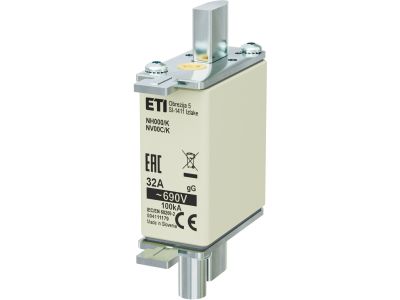

Wkładka bezpiecznikowa (topikowa) NH000/K 32A gG 690V zwłoczna / Z wybijakiem | 004111179 Eti

Alternatywny kod produktu: NH000/K gG 32A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/K 32A gG 690V zwłoczna z wybijakiem, oznaczona symbolem 004111179, to element zabezpieczający przeznaczony do ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć. Prąd znamionowy 32 A zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, a napięcie 690 V umożliwia stosowanie w instalacjach przemysłowych o podwyższonych napięciach. Zwłoczna charakterystyka gG (ogólnego przeznaczenia) pozwala na przepięcia rozruchowe bez przedwczesnego wyłączania. Wybijak sygnalizuje zadziałanie i umożliwia zdalne sterowanie wyłącznikiem.

• Prąd znamionowy 32 A: Zabezpiecza obwody przed przeciążeniem i zwarciem, gwarantując trwałość instalacji i bezpieczeństwo.
• Napięcie znamionowe 690 V: Przeznaczona do sieci przemysłowych o podwyższonym napięciu, również w układach trójfazowych.
• Charakterystyka gG (zwłoczna): Odporna na krótkotrwałe przeciążenia (np. rozruch silników), co ogranicza niepotrzebne wyłączanie.
• Z wybijakiem: Mechaniczny wskaźnik zadziałania i możliwość zdalnego wyzwalania (np. w rozłącznikach bezpiecznikowych).
• Rozmiar NH000: Kompatybilna z podstawami NH000, łatwy montaż i wymiana w szafach rozdzielczych.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymaganiami europejskich norm dla bezpieczników topikowych niskiego napięcia. Posiada oznaczenie CE i jest przeznaczona do stosowania w instalacjach spełniających standardy DIN. Dokładne numery norm nie zostały podane przez producenta – przy montażu należy kierować się obowiązującymi przepisami krajowymi i branżowymi.

Zastosowanie

Wkładka NH000/K znajduje zastosowanie w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami. Sprawdza się w obwodach o charakterystyce ogólnego przeznaczenia (gG).

• Ochrona przewodów zasilających w szafach sterowniczych i rozdzielnicach głównych.
• Zabezpieczanie obwodów oświetleniowych, grzewczych i gniazd wtykowych w instalacjach przemysłowych.
• Stosowanie w rozłącznikach bezpiecznikowych z wybijakiem do zdalnego odłączania zasilania.
• Element zapasowy w systemach automatyki budynkowej i maszyn produkcyjnych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy stosować odpowiednie podstawy bezpiecznikowe typu NH000 (np. rozłączniki lub listwy zaciskowe). Przekrój przewodów dobrać do obciążenia prądowego oraz wymagań ochrony przeciwzwarciowej. Po zadziałaniu wkładki sprawdzić przyczynę usterki przed ponownym włączeniem zasilania.

FAQ

• Co oznacza wybijak we wkładce bezpiecznikowej? Wybijak to mechaniczny element, który wysuwa się po zadziałaniu bezpiecznika, sygnalizując stan przepalenia. Może również służyć do zdalnego wyzwalania wyłącznika lub rozłącznika współpracującego.
• Czy mogę stosować tę wkładkę w instalacjach domowych? Ze względu na napięcie 690 V i charakterystykę gG jest przeznaczona głównie do instalacji przemysłowych. W domowych rozdzielnicach 230/400 V można używać, jeśli parametry prądu i charakterystyka są odpowiednie, ale zalecane są bezpieczniki typu D lub gG w rozmiarze DII/E14.
• Jaka jest różnica między charakterystyką gG a aM? Charakterystyka gG (ogólnego przeznaczenia) zapewnia ochronę przed przeciążeniem i zwarciem. Charakterystyka aM (ochrona silników) dopuszcza większe przeciążenia chwilowe. Wkładka gG jest bardziej uniwersalna.
