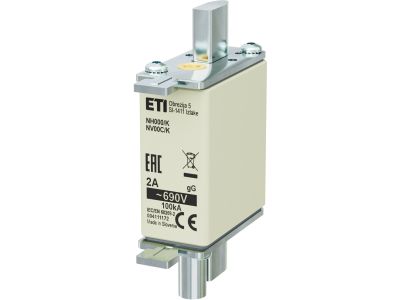

Wkładka bezpiecznikowa (topikowa) NH000/K 2A gG 690V zwłoczna / Z wybijakiem | 004111172 Eti

Alternatywny kod produktu: NH000/K gG 2A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/K o prądzie znamionowym 2 A i napięciu 690 V AC to element zabezpieczający obwody elektryczne przed przeciążeniem i zwarciem. Charakterystyka gG (zwłoczna) zapewnia selektywność w instalacjach, a wyposażenie w wybijak umożliwia sygnalizację zadziałania oraz współpracę z wyłącznikami lub przełącznikami sygnalizacyjnymi. Wkładka przeznaczona jest do montażu w podstawach bezpiecznikowych wielkości NH000.

• Prąd znamionowy 2 A: dedykowany do obwodów o niewielkim obciążeniu – zabezpiecza odbiorniki i przewody przed skutkami przeciążenia bez niepotrzebnego wyzwalania przy rozruchu.
• Napięcie znamionowe 690 V AC: wysoki poziom izolacji umożliwia stosowanie w sieciach trójfazowych o napięciu międzyfazowym do 690 V, typowych dla instalacji przemysłowych.
• Charakterystyka gG (zwłoczna): opóźnione działanie pozwala na przepływ prądów rozruchowych silników i transformatorów, zachowując jednocześnie skuteczną ochronę zwarciową.
• Wybijak integralny: mechaniczny wskaźnik przetopienia – umożliwia zdalną sygnalizację przepalenia wkładki lub automatyczne przełączenie na obwód rezerwowy.
• Wielkość NH000/K: kompatybilna z popularnymi podstawami bezpiecznikowymi NH000 – łatwy montaż i wymiana bez użycia narzędzi.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Producent nie udostępnił w karcie katalogowej szczegółowych numerów norm, niemniej produkt spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej i niskonapięciowych.

Zastosowanie

Wkładka NH000/K 2A gG z wybijakiem znajduje zastosowanie przede wszystkim w przemysłowych rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest selektywna ochrona obwodów o małej mocy.

• Zabezpieczenie obwodów sterowania (zasilanie styczników, przekaźników, PLC) przed zwarciem i przeciążeniem.
• Ochrona kabli i przewodów o małym przekroju w instalacjach oświetleniowych i gniazd 230 V/400 V.
• Zastosowanie w układach z wybijakiem do sygnalizacji przepalenia (np. w automatyce budynkowej do zgłaszania awarii do systemu nadzoru).
• Współpraca z przełącznikami ręcznymi lub stycznikami w charakterze zabezpieczenia przedzwarciowego w obwodach pomocniczych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH000 (zgodnej z normą DIN). Przekrój przewodów przyłączeniowych do podstawy dobrać do prądu znamionowego obwodu. Nie wolno stosować wkładki o prądzie wyższym niż parametry podstawy. Po wymianie sprawdzić poprawność osadzenia wybijaka w prowadnicy sygnalizacyjnej.

FAQ

• Do czego służy wybijak w tej wkładce? Wybijak jest mechanicznym wskaźnikiem przepalenia – po zadziałaniu bezpiecznika wysuwa się, umożliwiając sygnalizację optyczną lub elektryczną (poprzez mikroprzełącznik) oraz automatyczne przełączenie na wkładkę zapasową.
• Jaka jest charakterystyka gG? Charakterystyka gG oznacza wkładkę zwłoczną do ogólnego stosowania, przeznaczoną do ochrony kabli i urządzeń przed przeciążeniem i zwarciem. Jest to charakterystyka uniwersalna: nie jest ani bardzo szybka (aM), ani bardzo zwłoczna (gL/gTr). Zapewnia selektywność w typowych instalacjach.
• Czy wkładkę można stosować w sieci 400 V? Tak, napięcie znamionowe 690 V AC pozwala na bezpieczną pracę w sieciach 230/400 V oraz w sieciach trójfazowych 690 V, typowych dla przemysłu. Należy jednak pamiętać, że prąd znamionowy wynosi tylko 2 A – obwód musi być do tego dostosowany.
