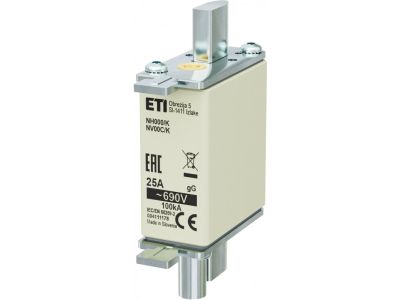

Wkładka bezpiecznikowa (topikowa) NH000/K 25A gG 690V zwłoczna / Z wybijakiem | 004111178 Eti

Alternatywny kod produktu: NH000/K gG 25A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/K 25A gG 690V zwłoczna z wybijakiem (symbol 004111178) to element zabezpieczający przeznaczony do ochrony przewodów i odbiorników przed skutkami przeciążeń oraz zwarć. Dzięki charakterystyce gG (zwłocznej) umożliwia bezpieczną pracę w obwodach, w których występują krótkotrwałe prądy rozruchowe, np. przy silnikach czy transformatorach. Napięcie znamionowe 690 V AC pozwala na stosowanie w instalacjach przemysłowych o podwyższonym napięciu. Wbudowany wybijak umożliwia sygnalizację zadziałania lub wyzwalanie wyłączników współpracujących.

• Prąd znamionowy 25 A: Precyzyjne dopasowanie do zabezpieczanego obwodu – chroni przed przeciążeniem bez zbędnych wyłączeń w przypadku normalnych przepięć rozruchowych.
• Napięcie znamionowe 690 V AC: Przeznaczona do instalacji trójfazowych o podwyższonym napięciu, typowych w przemyśle i energetyce.
• Charakterystyka gG (zwłoczna): Odporność na krótkotrwałe prądy rozruchowe – idealna do zabezpieczania silników, transformatorów i innych odbiorników o charakterze indukcyjnym.
• Wybijak (sygnalizator zadziałania): Mechaniczny wskaźnik przepalenia wkładki umożliwiający szybką identyfikację uszkodzonej fazy oraz opcjonalne wyzwalanie wyłącznika towarzyszącego.
• Rozmiar NH000/K: Kompaktowa obudowa przystosowana do montażu w typowych podstawach bezpiecznikowych NH – łatwa wymiana i szeroka dostępność akcesoriów.

Zgodność z Normami

Wkładka bezpiecznikowa NH000/K 25A gG 690V spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jej zgodność z podstawowymi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony jest do stosowania w instalacjach zgodnych z normą DIN.

Zastosowanie

Wkładka topikowa z wybijakiem znajduje zastosowanie przede wszystkim w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa przy jednoczesnej możliwości zdalnej sygnalizacji stanu.

• Zabezpieczanie obwodów silników elektrycznych, transformatorów i dławików przed przeciążeniem i zwarciem.
• Ochrona linii kablowych i szynoprzewodów w instalacjach przemysłowych o napięciu do 690 V AC.
• Stosowanie w zestawach z wyłącznikami z wyzwalaczem wzrostowym – wybijak umożliwia automatyczne odcięcie zasilania w przypadku przepalenia wkładki.
• Zabezpieczanie obwodów oświetlenia, gniazd wtyczkowych i odbiorników o dużym prądzie rozruchowym.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH000/K na szynie TH35 (DIN). Momenty dokręcania oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta podstawy. Wkładkę wolno wymieniać wyłącznie na taki sam typ i prąd znamionowy – nie stosować wkładek o wyższym prądzie lub innym rozmiarze.

FAQ

• Co oznacza symbol gG na wkładce? gG to oznaczenie charakterystyki czasowo-prądowej – zwłoczna (z ang. general purpose). Oznacza, że wkładka wytrzymuje krótkotrwałe prądy rozruchowe, przez co nadaje się do zabezpieczania silników, transformatorów i innych odbiorników o charakterze indukcyjnym.
• Do czego służy wybijak w tej wkładce? Wybijak to mechaniczny element, który wysuwa się po przepaleniu wkładki. Może być wykorzystany jako wskaźnik wizualny (np. czerwony trzpień) lub do wyzwolenia wyłącznika z wyzwalaczem wzrostowym, co umożliwia automatyczne odcięcie zasilania całego obwodu.
• Czy wkładkę można stosować w obwodach 400 V AC? Tak, napięcie znamionowe 690 V AC oznacza, że wkładka jest bezpieczna dla obwodów o napięciu do 690 V. Można ją stosować w standardowych instalacjach 230/400 V AC, a zapas napięciowy zwiększa bezpieczeństwo i trwałość eksploatacyjną.
