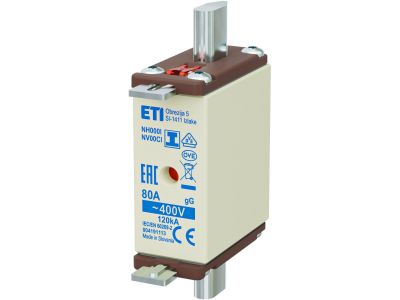

Wkładka bezpiecznikowa (topikowa) NH000/I 80A gG 400V zwłoczna / Zaczepy izolowane | 004191113 Eti

Alternatywny kod produktu: NH000/I gG 80A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000/I (symbol 004191113) o prądzie znamionowym 80A i napięciu 400V to zwłoczna wkładka topikowa typu gG, przeznaczona do ochrony obwodów elektrycznych przed zwarciem i przeciążeniem. Charakteryzuje się zaczepami izolowanymi, które zwiększają bezpieczeństwo podczas wymiany i obsługi.

• Prąd znamionowy 80A: Zapewnia ochronę obwodów o mocy do 32 kW przy napięciu 400V, stosowana standardowo w instalacjach przemysłowych i rozdzielniach.
• Napięcie znamionowe 400V: Przystosowana do pracy w sieciach trójfazowych 400V, zgodnie z europejskimi standardami instalacji elektrycznych.
• Charakterystyka zwłoczna (gG): Ochrona przed zwarciami i przeciążeniami z odpowiednim opóźnieniem zadziałania, co zapobiega niepotrzebnym wyłączeniom w przypadku krótkotrwałych szczytów prądowych.
• Zaczepy izolowane: Podwyższają bezpieczeństwo podczas wymiany wkładki – eliminują ryzyko zwarcia między nożami a gniazdem.
• Wytrzymałość mechaniczna i termiczna: Wykonana z wysokiej jakości stopów miedzi i materiałów ceramicznych, odporna na korozję i wysokie temperatury.

Zgodność z Normami

Wkładka bezpiecznikowa NH000/I spełnia wymagania normy PN-EN 60269-1 (DIN VDE 0636) dotyczącej bezpieczników topikowych niskiego napięcia. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH000/I 80A gG 400V znajduje zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz rozdzielniach niskiego napięcia, gdzie wymagana jest niezawodna ochrona przeciwzwarciowa.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o mocy do 32 kW.
• Stosowanie w rozdzielniach głównych i podrozdzielniach budynków przemysłowych i biurowych.
• Zabezpieczenie linii zasilających silniki elektryczne o większym zapotrzebowaniu prądowym.
• Montaż w szafach sterowniczych i aparatach modułowych zgodnie z normami DIN.

Wskazówki Montażowe

Wymianę wkładki bezpiecznikowej NH000/I powinien przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że nowa wkładka odpowiada parametrom znamionowym instalacji (prąd, napięcie, charakterystyka). Wkładkę wkładać równomiernie, dociskając zaczepy do gniazda – zaczepy izolowane wymagają precyzyjnego ustawienia. Po montażu sprawdzić stan styku i brak mechanicznych uszkodzeń. Nigdy nie stosować wkładek o wyższych parametrach niż wymagane.

FAQ

• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG oznacza wkładki uniwersalne (zwłoczne), przeznaczone zarówno do ochrony przed zwarciem, jak i przeciążeniem. Charakterystyka gM (moto) jest stosowana głównie w obwodach z silnikami elektrycznymi, gdzie wymagane jest szybsze zadziałanie przy zwarciach.
• Czy wkładkę można stosować w obwodach 230V? Tak, wkładki NH000/I 80A gG 400V mogą być stosowane w obwodach 230V, jednak należy wówczas uwzględnić odpowiednie dostosowanie prądu znamionowego i charakterystyki do instalacji.
• Jakie są typowe przyczyny uszkodzenia wkładek topikowych? Najczęstsze przyczyny to przeciążenia długotrwałe powyżej prądu znamionowego, zwarcia o dużym prądzie zwarciowym oraz nieprawidłowy montaż (np. zbyt mocne dokręcenie, co prowadzi do uszkodzenia noży).
