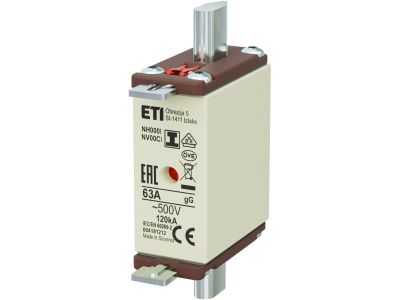

Wkładka bezpiecznikowa (topikowa) NH000/I 63A gG 500V zwłoczna / Zaczepy izolowane | 004191212 Eti

Alternatywny kod produktu: NH000/I gG 63A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) o symbolu 004191212 w rozmiarze NH000/I, przeznaczona do pracy przy prądzie znamionowym 63 A i napięciu 500 V AC. Charakterystyka gG (uniwersalna) oraz konstrukcja zwłoczna zapewniają skuteczne zabezpieczenie zarówno przed zwarciami, jak i przeciążeniami, bez zbędnego wyłączania przy krótkotrwałych prądach rozruchowych. Wyposażona w zaczepy izolowane, co ułatwia bezpieczny montaż i wymianę w podstawach bezpiecznikowych NH.

• Prąd znamionowy 63 A: umożliwia zabezpieczanie obwodów o znacznym obciążeniu, takich jak linie kablowe, szafy rozdzielcze czy odbiorniki przemysłowe.
• Napięcie znamionowe 500 V AC: dostosowane do pracy w sieciach niskiego napięcia (do 500 V) w instalacjach przemysłowych i komercyjnych.
• Charakterystyka gG (uniwersalna): łączy ochronę przed zwarciem i przeciążeniem, odpowiednia do zabezpieczania kabli i przewodów we wszystkich typowych zastosowaniach.
• Zwłoczny charakter działania: wytrzymuje krótkotrwałe przeciążenia (np. prądy rozruchowe silników), co zmniejsza ryzyko niepotrzebnych przerw w zasilaniu.
• Zaczepy izolowane: zwiększają bezpieczeństwo podczas montażu i eksploatacji – eliminują ryzyko przypadkowego kontaktu z częściami pod napięciem.

Zgodność z Normami

Wkładka bezpiecznikowa jest zgodna z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury zabezpieczającej niskiego napięcia. Zastosowanie w podstawach bezpiecznikowych zgodnych z standardem DIN zapewnia interoperacyjność i pewność działania.

Zastosowanie

Wkładka NH000/I 63 A gG znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przewodów i odbiorników przed zwarciem oraz długotrwałym przeciążeniem. Sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz w liniach zasilających maszyny i urządzenia.

• Zabezpieczanie linii kablowych w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Ochrona obwodów odbiorników o stałym obciążeniu (np. oświetlenie, gniazda wtyczkowe) w instalacjach komercyjnych.
• Wykorzystanie w szafach sterowniczych i rozdzielniach niskiego napięcia jako element zabezpieczenia głównego przed licznikiem lub w polach odpływowych.
• Stosowanie w układach wymagających zwłocznego działania przy pracy z silnikami indukcyjnymi lub transformatorami (krótkotrwałe prądy rozruchowe).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej NH standardu DIN 43620 (np. typu NH000), upewniając się, że zaczepy izolowane są prawidłowo dociśnięte. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami (np. PN-HD 60364). Przed załączeniem napięcia sprawdzić poprawność osadzenia i brak uszkodzeń mechanicznych wkładki.

FAQ

• Co oznacza charakterystyka gG? Oznaczenie gG (dawniej gL/gG) to uniwersalna charakterystyka bezpieczników, zapewniająca ochronę zarówno przed zwarciem (zadziałanie szybkie przy dużym prądzie), jak i przed przeciążeniem (zadziałanie zwłoczne). Jest przeznaczona do zabezpieczania kabli i przewodów we wszystkich typowych obwodach.
• Czy wkładka zwłoczna nadaje się do zabezpieczania silników elektrycznych? Tak, wkładki o charakterystyce zwłocznej (gG) są często stosowane przy silnikach o łagodnym rozruchu, ponieważ tolerują krótkotrwałe prądy rozruchowe bez wyłączania. W przypadku silników z dużym prądem rozruchowym należy dobrać wkładkę o wyższym prądzie znamionowym lub zastosować bezpiecznik o charakterystyce gM (silnikowej).
• Czy zaczepy izolowane wpływają na sposób wymiany wkładki? Zaczepy izolowane zapewniają dodatkową ochronę przed przypadkowym dotknięciem części przewodzących pod napięciem podczas wymiany. Montaż i demontaż wykonuje się standardowo za pomocą uchwytu do bezpieczników NH, przy odłączonym napięciu. Izolacja zaczepów nie zmienia procedury, ale zwiększa bezpieczeństwo użytkowania.
