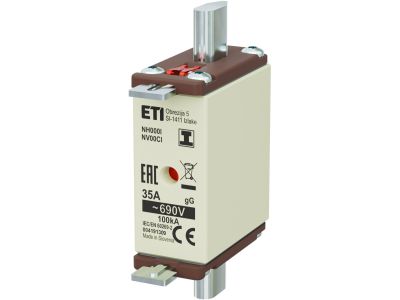

Wkładka bezpiecznikowa (topikowa) NH000/I 35A gG 690V zwłoczna / Zaczepy izolowane | 004191309 Eti

Alternatywny kod produktu: NH000/I gG 35A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/I 35A gG 690V zwłoczna z zaczepami izolowanymi (kod 004191309) przeznaczona jest do zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Dzięki charakterystyce gG (zwłocznej) zapewnia selektywność w obwodach o dużych prądach rozruchowych, a napięcie znamionowe 690 V AC umożliwia stosowanie w instalacjach przemysłowych. Zaczepy izolowane ułatwiają bezpieczny montaż i wymianę.

• Prąd znamionowy 35 A: odpowiedni do zabezpieczania obwodów odbiorczych i rozdzielnic o średnim obciążeniu, bez ryzyka przedwczesnego zadziałania przy typowych przeciążeniach.
• Napięcie znamionowe 690 V AC: wysoka odporność napięciowa umożliwia pracę w instalacjach trójfazowych oraz w układach o podwyższonym napięciu.
• Charakterystyka gG (zwłoczna): opóźnione wyłączenie pozwala na przepływ prądów rozruchowych silników, transformatorów i innych odbiorników o dużym poborze początkowym.
• Wielkość NH000/I: kompaktowa obudowa ułatwia montaż w typowych rozłącznikach bezpiecznikowych NH i listwach przelicznikowych.
• Zaczepy izolowane: bezpieczny uchwyt podczas wkładania i wyjmowania wkładki pod napięciem (z zachowaniem zasad BHP i wyposażenia ochronnego).

Zgodność z Normami

Wkładka bezpiecznikowa NH000/I 35A gG 690V jest produkowana zgodnie z wymaganiami europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Posiada oznaczenie CE i spełnia standardy jakościowe dla aparatury elektroinstalacyjnej.

Zastosowanie

Wkładka bezpiecznikowa NH000/I sprawdza się w zabezpieczaniu obwodów w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz komercyjnych. Jej zwłoczna charakterystyka predysponuje ją do pracy w obwodach z silnikami, transformatorami i innymi urządzeniami o prądzie rozruchowym.

• Zabezpieczanie obwodów silników elektrycznych w maszynach i urządzeniach produkcyjnych.
• Ochrona transformatorów, dławików i zasilaczy przed zwarciami i przeciążeniami.
• Stosowanie w rozdzielnicach głównych budynków przemysłowych i użyteczności publicznej jako element selektywności.
• Zabezpieczanie obwodów oświetleniowych i gniazd w instalacjach o napięciu 690 V.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie personel z uprawnieniami SEP. Prace należy prowadzić po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę wkładać do odpowiedniego rozłącznika bezpiecznikowego lub podstawy NH000/I – wymagany jest dostęp do zaczepów izolowanych. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 35 A zgodnie z obowiązującymi normami. Moment dokręcania śrub mocujących – według zaleceń producenta rozłącznika.

FAQ

• Jaka jest różnica między charakterystyką gG a aM? Charakterystyka gG to wkładka zwłoczna ogólnego przeznaczenia, stosowana do zabezpieczania przewodów i odbiorników o niewielkim prądzie rozruchowym. Charakterystyka aM (zwłoczna do zabezpieczania silników) ma większą odporność na prądy rozruchowe.
• Czy wkładka nadaje się do obwodów 400 V? Tak, napięcie znamionowe 690 V AC jest wyższe niż 400 V, więc wkładka bezpiecznie pracuje w obwodach 400 V.
• Jak rozpoznać poprawny kierunek przepływu prądu? Wkładki NH są bezkierunkowe – montaż w rozłączniku nie wymaga zachowania określonej polaryzacji.
