Wkładka bezpiecznikowa (topikowa) NH000/I 2A gG 690V zwłoczna / Zaczepy izolowane | 004191301 Eti

Alternatywny kod produktu: NH000/I gG 2A/690V

Opis i Kluczowe Cechy

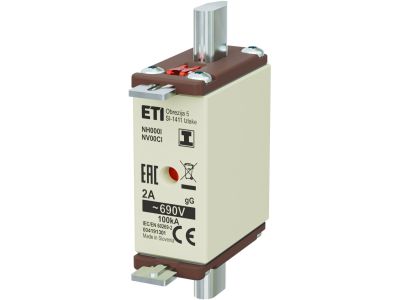

Wkładka bezpiecznikowa (topikowa) NH000/I o prądzie znamionowym 2A i napięciu 690V AC w charakterystyce gG (zwłocznej) zapewnia skuteczną ochronę przewodów i odbiorników w instalacjach o niewielkim obciążeniu. Zastosowanie zaczepów izolowanych zwiększa bezpieczeństwo montażu i eksploatacji, minimalizując ryzyko przypadkowego zwarcia w rozdzielnicy. Dzięki kompaktowym wymiarom formatu NH000 doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej.

• Prąd znamionowy 2 A: Dedykowane zabezpieczenie obwodów o niskim poborze mocy, np. sterowania, sygnalizacji lub oświetlenia.
• Napięcie 690 V AC: Wysoki margines izolacji – bezpieczna praca w sieciach trójfazowych 400 V z zapasem napięciowym.
• Charakterystyka gG (zwłoczna): Odporność na krótkotrwałe przeciążenia, np. podczas rozruchu silników małej mocy lub transformatorów sterowniczych.
• Zaczepy izolowane: Zabezpieczenie przed przypadkowym zwarciem podczas montażu i konserwacji – wyższy poziom bezpieczeństwa dla instalatora.
• Format NH000/I: Oszczędność miejsca na szynie DIN – idealny do rozdzielnic o gęstej zabudowie.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego zgodność z dyrektywami niskonapięciowymi i zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka topikowa NH000/I 2A gG znajduje zastosowanie w obwodach wymagających niezawodnej ochrony zwarciowej i przeciążeniowej. Dzięki kompaktowym wymiarom oraz zaczepom izolowanym jest szczególnie polecana do rozdzielnic oraz szaf sterowniczych w automatyce budynkowej.

• Zabezpieczenie obwodów sterowania w układach PLC i przekaźnikowych.
• Ochrona transformatorów sterowniczych małej mocy przed zwarciem i przeciążeniem.
• Zabezpieczenie obwodów sygnalizacji (dzwonki, lampki kontrolne) w instalacjach budynkowych.
• Element ochronny w torach zasilania urządzeń automatyki (sterowniki, czujniki).

Wskazówki Montażowe

Montaż wkładki należy wykonywać wyłącznie przez personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej rozdzielnicy. Wkładkę umieszcza się w odpowiedniej podstawie bezpiecznikowej NH000 (np. na szynie TH35). Przed montażem należy sprawdzić zgodność prądu znamionowego i charakterystyki z doborem zabezpieczenia. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów muszą być zgodne z dokumentacją techniczną podstawy. Po zamontowaniu wkładki sprawdzić poprawność osadzenia i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka ma podświetlenie lub wskaźnik zadziałania? Brak takich elementów w oferowanym modelu – zadziałanie stwierdza się wzrokowo (stopienie wkładki) lub za pomocą miernika.
• Jaki jest stopień ochrony (IP) wkładki? Stopień ochrony dotyczy podstawy bezpiecznikowej – sama wkładka nie posiada klasy IP. W standardowych warunkach zastosowania (rozdzielnica) wymagana jest szczelna obudowa o odpowiednim IP.
• Czy wkładka nadaje się do pracy w obwodach z silnikami? Tak, zwłoczna charakterystyka gG pozwala na wytrzymanie krótkotrwałych prądów rozruchowych silników małej mocy (przy prawidłowym doborze prądu znamionowego).
