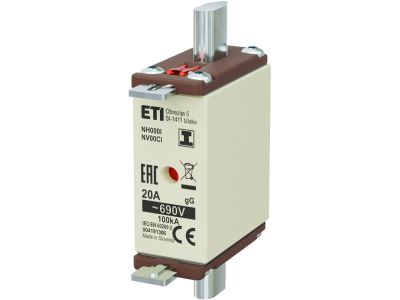

Wkładka bezpiecznikowa (topikowa) NH000/I 20A gG 690V zwłoczna / Zaczepy izolowane | 004191306 Eti

Alternatywny kod produktu: NH000/I gG 20A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/I o prądzie znamionowym 20 A i napięciu 690 V AC, wykonana w charakterystyce gG (zwłocznej). Wyposażona w zaczepy izolowane, co zwiększa bezpieczeństwo podczas montażu i eksploatacji. Przeznaczona do ochrony przewodów i urządzeń przed przeciążeniami oraz zwarciami w instalacjach przemysłowych i rozdzielnicach.

• Prąd znamionowy 20 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc przed przegrzaniem i uszkodzeniem izolacji.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach trójfazowych o podwyższonym napięciu, typowych dla sieci przemysłowych.
• Charakterystyka gG (zwłoczna): Odpowiednia do zabezpieczania odbiorników o charakterze rezystancyjnym i indukcyjnym, dopuszcza krótkotrwałe przeciążenia rozruchowe.
• Zaczepy izolowane: Ułatwiają bezpieczną wymianę wkładki pod napięciem (przy zachowaniu odpowiednich procedur) oraz redukują ryzyko przypadkowego zwarcia.
• Rozmiar NH000/I: Kompatybilny z podstawami bezpiecznikowymi NH000, zapewnia pewne osadzenie i łatwy montaż w standardowych rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa NH000/I 20A gG 690V spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczona do stosowania w instalacjach elektrycznych zgodnych z przepisami krajowymi i międzynarodowymi.

Zastosowanie

Wkładka topikowa NH000/I 20A znajduje zastosowanie przede wszystkim w przemysłowych obwodach niskiego napięcia, gdzie wymagana jest selektywna ochrona przewodów i urządzeń.

• Zabezpieczanie obwodów silnikowych, transformatorów i odbiorników o charakterystyce indukcyjnej.
• Ochrona przeciążeniowa i zwarciowa szaf sterowniczych oraz rozdzielnic głównych.
• Stosowana w instalacjach oświetleniowych i grzewczych przemysłowych budynków.
• Element zabezpieczeń w układach automatyki przemysłowej i zasilania maszyn.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się o braku potencjału. Wkładkę należy osadzić w odpowiedniej podstawie NH000/I, zwracając uwagę na prawidłowe dociśnięcie zaczepów. Moment dokręcania oraz przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją producenta podstawy oraz obowiązującymi normami.

FAQ

• Co oznacza charakterystyka gG? Charakterystyka gG (zwłoczna) oznacza, że wkładka bezpiecznikowa wytrzymuje krótkotrwałe przeciążenia (np. prąd rozruchowy silnika) bez zadziałania, a wyzwala się dopiero przy długotrwałym przeciążeniu lub zwarciu. Przeznaczona do ogólnego stosowania – ochrona przewodów i urządzeń.
• Czy wkładka nadaje się do napięcia 400 V? Tak, napięcie znamionowe wynosi 690 V AC, więc może być stosowana w sieciach 400 V oraz 690 V, zachowując odpowiedni margines bezpieczeństwa.
• Czym są zaczepy izolowane? To uchwyty montażowe wykonane z materiału izolacyjnego, które umożliwiają bezpieczne chwytanie i wymianę wkładki bez ryzyka dotknięcia części metalowych pod napięciem. Zwiększają komfort i bezpieczeństwo obsługi.
