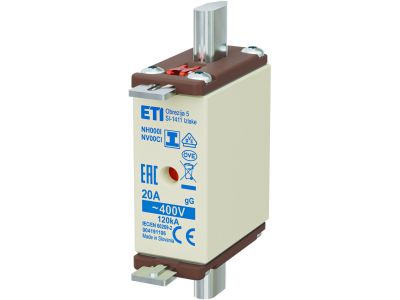

Wkładka bezpiecznikowa (topikowa) NH000/I 20A gG 400V zwłoczna / Zaczepy izolowane | 004191106 Eti

Alternatywny kod produktu: NH000/I gG 20A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000/I 20A gG 400V (symbol 004191106) to zwłoczna wkładka topikowa z zaczepami izolowanymi, przeznaczona do ochrony obwodów elektrycznych o napięciu znamionowym 400V. Zaprojektowana w standardzie NH000/I, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami, a izolowane zaczepy ułatwiają bezpieczny montaż i wymianę.

• Prąd znamionowy 20A: Zapewnia ochronę obwodów o maksymalnym obciążeniu do 20A, chroniąc instalację przed uszkodzeniem w przypadku przeciążenia.
• Charakterystyka zwłoczna (gG): Opóźniona reakcja na przeciążenia, co pozwala na chwilowe przeciążenia bez niepotrzebnego wyłączania zasilania, np. podczas rozruchu silników.
• Napięcie znamionowe 400V: Przeznaczona do instalacji trójfazowych o napięciu 400V (sieć TN-S lub TN-C), zgodnie z normami europejskimi.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż i demontaż wkładki, minimalizując ryzyko porażenia prądem podczas obsługi.
• Standard NH000/I: Kompatybilna z gniazdami bezpiecznikowymi NH000/I, powszechnie stosowanymi w rozdzielnicach przemysłowych i budynkowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH000/I 20A gG 400V spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2 dotyczących bezpieczników niskonapięciowych. Posiada deklarację zgodności CE, co potwierdza jej bezpieczeństwo i niezawodność w zastosowaniach elektrotechnicznych.

Zastosowanie

Wkładki bezpiecznikowe NH000/I 20A gG 400V znajdują zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przed zwarciami i przeciążeniami w obwodach trójfazowych 400V.

• Ochrona obwodów zasilających silniki elektryczne – charakterystyka zwłoczna chroni przed nieuzasadnionymi wyłączeniami podczas rozruchu.
• Zabezpieczenie linii zasilających w rozdzielnicach przemysłowych i budynkowych.
• Ochrona układów sterowania i automatyki – tam, gdzie wymagana jest szybka reakcja na zwarcia.
• Stosowanie w instalacjach oświetleniowych i gniazd wtykowych w obwodach 400V.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem środków ostrożności. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie i upewnić się, że układ jest odłączony. Wkładkę należy wsunąć w gniazdo bezpiecznikowe NH000/I, aż do wyraźnego zatrzaśnięcia. Zaczepy izolowane ułatwiają obsługę, jednak należy unikać dotykania metalowych części podczas montażu. Po instalacji sprawdzić poprawność działania układu zabezpieczenia.

FAQ

• Jaka jest różnica między wkładką zwłoczną (gG) a szybką? Charakterystyka zwłoczna (gG) jest opóźniona – reaguje wolniej na przeciążenia, co pozwala na chwilowe przeciążenia (np. podczas rozruchu silnika) bez wyłączania zasilania. Charakterystyka szybka (gF) reaguje natychmiastowo, co jest potrzebne przy ochronie wrażliwych urządzeń.
• Czy wkładka jest kompatybilna z gniazdami NH000? Tak, wkładka NH000/I jest zaprojektowana do współpracy z gniazdami bezpiecznikowymi NH000/I, powszechnie stosowanymi w rozdzielnicach.
• Czy wkładka nadaje się do ochrony obwodów 230V? Wkładka jest przeznaczona do napięcia 400V. Do ochrony obwodów 230V należy użyć wkładki o odpowiednim napięciu znamionowym (np. 250V).
