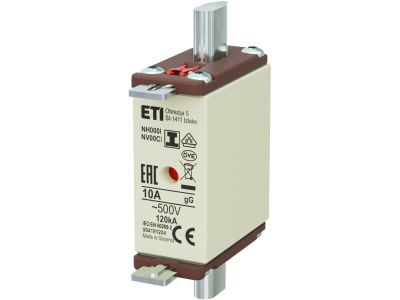

Wkładka bezpiecznikowa (topikowa) NH000/I 10A gG 500V zwłoczna / Zaczepy izolowane | 004191204 Eti

Alternatywny kod produktu: NH000/I gG 10A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/I o prądzie znamionowym 10A i napięciu 500V AC, wykonana w charakterystyce gG (zwłoczna). Przeznaczona do ochrony kabli i odbiorników przed skutkami przeciążeń i zwarć. Wyposażona w zaczepy izolowane, co ułatwia bezpieczną wymianę w rozłącznikach bezpiecznikowych. Produkt marki [producent – nie podano w danych, pomijamy lub używamy ogólnego "producenta" – zgodnie z instrukcją nie wymyślamy, więc nie podajemy nazwy producenta w treści].

• Prąd znamionowy 10A: Gwarantuje bezpieczną pracę w obwodach oświetleniowych, gniazd wtyczkowych i sterowania o umiarkowanym obciążeniu, zapobiegając przegrzaniu przewodów.
• Charakterystyka gG (zwłoczna): Przeznaczona do ogólnego stosowania; pozwala na krótkotrwałe przeciążenia (np. prąd rozruchowy silnika) bez niepotrzebnego wyłączania, przy jednoczesnym szybkim zadziałaniu w przypadku zwarcia.
• Napięcie znamionowe 500V AC: Odpowiednia do standardowych instalacji niskiego napięcia, w tym sieci trójfazowych 400V.
• Zaczepy izolowane: Zapewniają bezpieczny chwyt podczas wymiany wkładki pod napięciem (przy użyciu narzędzi izolowanych) – redukują ryzyko przypadkowego zwarcia międzyfazowego.
• Wielkość NH000: Kompaktowa obudowa pasująca do rozłączników bezpiecznikowych zgodnych z systemem NH, oszczędza miejsce w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Posiada deklarację zgodności CE. Wykonany zgodnie ze standardami DIN i IEC dla wkładek bezpiecznikowych. (W danych nie podano konkretnych numerów norm – opis ogólny).

Zastosowanie

Wkładka bezpiecznikowa NH000/I gG 10A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, w obwodach wymagających selektywnej ochrony przed przeciążeniem i zwarciem. Rekomendowana w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach mieszkalnych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach komercyjnych.
• Zabezpieczenie obwodów sterowania (złącza do styczników, przekaźników, PLC) przed zwarciami.
• Ochrona odbiorników z umiarkowanym prądem rozruchowym, takich jak małe silniki wentylatorów, pomp czy sprężarek.
• Stosowanie w rozłącznikach bezpiecznikowych NH w rozdzielnicach głównych jako zabezpieczenie przedlicznikowe lub odbiorcze.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Upewnij się, że rozłącznik bezpiecznikowy jest wyłączony (odcięty od sieci). Wkładkę należy wsunąć w podstawę rozłącznika zgodnie z oznaczeniami – zaczepy izolowane ułatwiają prawidłowe umieszczenie. Po zamknięciu rozłącznika sprawdź dokręcenie połączeń śrubowych (jeśli występują) zgodnie z dokumentacją producenta rozłącznika. Przekrój przewodów przyłączeniowych dobierz do obciążalności prądowej wkładki oraz wymogów instalacji.

FAQ

• Czy wkładka NH000/I 10A może być stosowana do zabezpieczenia silnika? Tak, charakterystyka gG (zwłoczna) dopuszcza krótkotrwałe przeciążenia, typowe dla rozruchu silników. Należy jednak sprawdzić, czy prąd znamionowy wkładki jest odpowiedni do prądu znamionowego silnika (dla bezpieczeństwa stosuje się zwykle bezpieczniki o 1,6–2 razy wyższym prądzie niż prąd znamionowy silnika).
• Jaki jest stopień ochrony IP wkładki? Wkładki bezpiecznikowe nie są samodzielnie klasyfikowane pod kątem IP. Stopień ochrony określa rozłącznik bezpiecznikowy lub szafa rozdzielcza, w której są zainstalowane.
• Czy zaczepy izolowane umożliwiają wymianę pod napięciem? Zaczepy izolowane zwiększają bezpieczeństwo przy manipulacji wkładką, ale formalnie wymianę pod napięciem dopuszcza się tylko w ściśle określonych warunkach (np. przy użyciu narzędzi izolowanych i gdy jest to dozwolone przez instrukcję rozłącznika). Zawsze zaleca się odcięcie napięcia przed wymianą.
