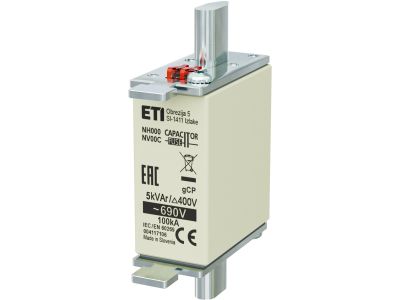

Wkładka bezpiecznikowa (topikowa) NH000 gCP 5kVAr/690V kondensatorowa | 004117106 Eti

Alternatywny kod produktu: NH000 5kVAr 690V gCP

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 typu gCP o parametrach 5 kVAr / 690 V (symbol 004117106) przeznaczona jest do zabezpieczania baterii kondensatorów w instalacjach kompensacji mocy biernej. Dzięki dedykowanej charakterystyce gCP zapewnia szybkie i selektywne wyłączanie zwarć w obwodach kondensatorowych, chroniąc zarówno same kondensatory, jak i pozostałe elementy instalacji przed skutkami przepięć i przetężeń.

• Napięcie znamionowe 690 V: umożliwia bezpieczną pracę w instalacjach trójfazowych o napięciu 400 V oraz 690 V, zapewniając odpowiedni margines bezpieczeństwa.
• Moc znamionowa 5 kVAr: dedykowana do ochrony baterii kondensatorów o mocy biernej 5 kVAr, co ułatwia dobór i zapewnia optymalne zabezpieczenie.
• Wielkość NH000: standardowy wymiar wkładki bezpiecznikowej pasujący do podstaw bezpiecznikowych NH000, co gwarantuje łatwy montaż i wymianę w istniejących rozdzielnicach.
• Charakterystyka gCP (kondensatorowa): zaprojektowana z myślą o obwodach kondensatorów – wytrzymuje prądy rozruchowe i łączeniowe, a jednocześnie szybko reaguje na zwarcia, zapewniając selektywność.
• Symbol katalogowy 004117106: ułatwia identyfikację, zamawianie i magazynowanie – jednoznaczne oznaczenie producenta.

Zgodność z Normami

Wkładka bezpiecznikowa NH000 gCP spełnia wymagania obowiązujących norm europejskich oraz standardów DIN dla wkładek topikowych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka bezpiecznikowa NH000 gCP 5kVAr/690V znajduje zastosowanie przede wszystkim w systemach kompensacji mocy biernej, gdzie chroni baterie kondensatorów przed skutkami zwarć i przeciążeń.

• Ochrona indywidualnych kondensatorów lub grup kondensatorów w szafach kompensacji mocy biernej.
• Zabezpieczanie obwodów kondensatorów w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Stosowanie w instalacjach przemysłowych i energetycznych z napięciem 400 V / 690 V, wymagających dedykowanych wkładek kondensatorowych.
• Wymiana uszkodzonych wkładek w istniejących układach kompensacji mocy biernej (retrofit).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP do 1 kV, po upewnieniu się, że obwód jest odłączony od napięcia i zabezpieczony przed przypadkowym załączeniem. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH000, zgodnej z jej rozmiarem. Przewody zasilające powinny być dobrane do prądu znamionowego obwodu – zgodnie z dokumentacją projektową i obowiązującymi normami. Przed montażem sprawdzić stan techniczny podstawy i styków.

FAQ

• Do czego służy wkładka bezpiecznikowa NH000 gCP? Jest to wkładka topikowa przeznaczona do ochrony baterii kondensatorów przed zwarciami w instalacjach kompensacji mocy biernej. Charakterystyka gCP (kondensatorowa) zapewnia odpowiednią wytrzymałość na prądy rozruchowe kondensatorów.
• Jakie napięcie i moc obsługuje ta wkładka? Znamionowe napięcie pracy wynosi 690 V, a moc bierna (dla której jest dedykowana) to 5 kVAr. Może być stosowana w instalacjach 400 V oraz 690 V.
• Czy wkładka NH000 pasuje do wszystkich podstaw NH? Wkładka ma rozmiar NH000, co oznacza, że pasuje wyłącznie do podstaw bezpiecznikowych przeznaczonych dla tego rozmiaru (NH000). Przed montażem należy sprawdzić kompatybilność z posiadaną podstawą.
