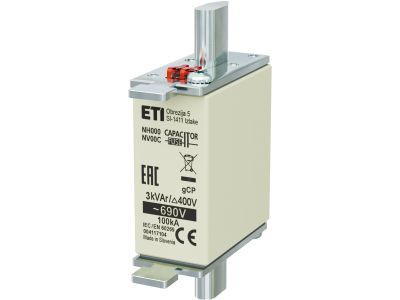

Wkładka bezpiecznikowa (topikowa) NH000 gCP 3kVAr/690V kondensatorowa | 004117104 Eti

Alternatywny kod produktu: NH000 3kVAr 690V gCP

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 gCP 3kVAr/690V kondensatorowa, oznaczona symbolem 004117104, to specjalistyczne zabezpieczenie przeznaczone do ochrony baterii kondensatorów w instalacjach kompensacji mocy biernej. Dzięki charakterystyce gCP oraz napięciu znamionowemu 690 V zapewnia skuteczną ochronę przed zwarciami, a także wytrzymuje prądy rozruchowe kondensatorów. Wykonana w standardzie NH000, umożliwia łatwą wymianę w podstawach bezpiecznikowych tego typu.

• Napięcie znamionowe 690 V AC: Dedykowana do instalacji średniego napięcia, zapewnia bezpieczną pracę w obwodach kompensacji mocy biernej o podwyższonym napięciu.
• Moc zabezpieczanego kondensatora 3 kVAr: Dobrana do typowych baterii kondensatorów małej mocy, chroni przed skutkami zwarć wewnętrznych i przeciążeń.
• Charakterystyka gCP (kondensatorowa): Specjalnie opracowana do pracy z kondensatorami – zapewnia opóźnione wyzwalanie przy prądach rozruchowych, jednocześnie szybko reagując na zwarcia.
• Format NH000: Uniwersalna wkładka topikowa zgodna z popularnymi podstawami bezpiecznikowymi NH, ułatwia szybką wymianę i serwis.
• Wysoka zdolność zwarciowa: Przystosowana do wyłączania dużych prądów zwarciowych w układach kondensatorowych, zwiększa bezpieczeństwo instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dla bezpieczników topikowych oraz posiada certyfikację CE. Jej konstrukcja odpowiada standardom DIN dla formatu NH000. Wszelkie prace montażowe i eksploatacyjne należy wykonywać zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Bezpiecznik kondensatorowy NH000 gCP 3kVAr/690V znajduje zastosowanie w systemach kompensacji mocy biernej, gdzie zabezpiecza poszczególne kondensatory przed skutkami zwarć i przeciążeń. Stosowany jest w rozdzielnicach głównych oraz podrozdzielnicach przemysłowych i komercyjnych.

• Ochrona baterii kondensatorów w instalacjach kompensacji mocy biernej (niskie i średnie napięcie).
• Zabezpieczenie indywidualnych kondensatorów o mocy 3 kVAr w szafach sterowniczych.
• Stosowany w układach automatycznej korekcji współczynnika mocy (APFC).
• Jako zabezpieczenie toków kondensatorowych w rozdzielnicach głównych (RG) i wydziałowych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH000, zgodnie z dokumentacją producenta. Przed montażem sprawdzić stan techniczny podstawy i styków. Po zamontowaniu upewnić się o prawidłowym dociśnięciu pokrywy. Przekrój przewodów oraz moment dokręcania zacisków podstawy dobrać do prądu znamionowego zabezpieczanego obwodu.

FAQ

• Do czego służy bezpiecznik kondensatorowy gCP? Charakterystyka gCP (kondensatorowa) jest zoptymalizowana do ochrony kondensatorów – wytrzymuje wysokie prądy rozruchowe bez zbędnego wyzwalania, a jednocześnie szybko przerywa zwarcia.
• Jakie napięcie znamionowe ma ta wkładka? Wkładka przeznaczona jest na napięcie 690 V AC, co pozwala na stosowanie w instalacjach o podwyższonym napięciu, np. w układach kompensacji mocy biernej.
• Czy pasuje do standardowej podstawy NH? Tak, jest to wkładka w formacie NH000 – najpopularniejszym rozmiarze dla małych bezpieczników. Montuje się ją w podstawach NH000 zgodnych z normą.
