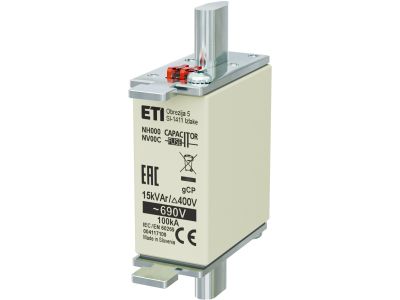

Wkładka bezpiecznikowa (topikowa) NH000 gCP 15kVAr/690V kondensatorowa | 004117109 Eti

Alternatywny kod produktu: NH000 15kVAr 690V gCP

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 gCP 15kVAr/690V, oznaczona symbolem 004117109, to specjalistyczne zabezpieczenie przeznaczone do ochrony kondensatorów w instalacjach elektroenergetycznych. Dzięki charakterystyce gCP oraz konstrukcji dostosowanej do prądów udarowych typowych dla baterii kondensatorów, zapewnia skuteczną ochronę zwarciową przy jednoczesnym minimalizowaniu ryzyka niepotrzebnego wyłączenia podczas normalnej pracy. Wkładka w rozmiarze NH000 umożliwia montaż w standardowych podstawach bezpiecznikowych.

• Moc kondensatora 15 kVAr / napięcie 690 V: dedykowana do zabezpieczania baterii kondensatorów o mocy biernej 15 kVAr w sieciach o napięciu do 690 V AC, co gwarantuje dobór optymalny dla typowych układów kompensacji mocy biernej.
• Charakterystyka gCP (kondensatorowa): specjalnie zaprojektowana do wytrzymywania wysokich prądów załączeniowych i ładowania kondensatorów, minimalizując ryzyko przepaleń przy udarach prądowych.
• Wielkość NH000: kompaktowa budowa zgodna z systemem NH, łatwy montaż i wymiana w podstawach bezpiecznikowych, oszczędność miejsca w rozdzielnicach.
• Wysoka zdolność zwarciowa: skuteczne przerywanie prądów zwarciowych w obwodach kondensatorów, zwiększające bezpieczeństwo instalacji.
• Przeznaczenie do pracy w sieciach 690 V AC: umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, typowych dla silników i układów kompensacji.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dotyczącymi wkładek topikowych. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Ze względu na specyficzną charakterystykę gCP produkt przeznaczony jest wyłącznie do zabezpieczania kondensatorów, zgodnie z zaleceniami producenta.

Zastosowanie

Wkładka NH000 gCP 15kVAr/690V znajduje zastosowanie przede wszystkim w układach kompensacji mocy biernej oraz wszędzie tam, gdzie wymagana jest ochrona baterii kondensatorów przed skutkami zwarć i przeciążeń. Idealnie sprawdza się w:

• Zabezpieczaniu baterii kondensatorów w stacjach transformatorowych i rozdzielnicach głównych niskiego napięcia.
• Ochronie kondensatorów w instalacjach przemysłowych z silnikami, przekształtnikami i odbiorami generującymi wyższe harmoniczne.
• Układach automatycznej kompensacji mocy biernej (baterie kondensatorów z regulatorami współczynnika mocy).
• Jako zabezpieczenie główne w szafach kondensatorowych, gdzie wymagana jest charakterystyka gCP.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej oraz wszelkie prace w obwodzie, w którym jest zainstalowana, mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód nie może być przypadkowo załączony. Wkładkę należy instalować w dedykowanej podstawie bezpiecznikowej przystosowanej do rozmiaru NH000, zgodnie z dokumentacją techniczną producenta podstawy. Przekrój przewodów oraz moment dokręcania połączeń należy dobrać do znamionowego prądu obciążenia oraz specyfikacji podstawy. Przed włożeniem wkładki sprawdzić, czy nie jest uszkodzona mechanicznie. Stosować tylko w obwodach, w których napięcie i moc kondensatora nie przekraczają wartości znamionowych wkładki.

FAQ

• Jaka jest moc kondensatora, który mogę zabezpieczyć tą wkładką? Wkładka przeznaczona jest do zabezpieczania baterii kondensatorów o mocy biernej do 15 kVAr przy napięciu 690 V AC. Przed zastosowaniem należy upewnić się, że parametry kondensatora mieszczą się w tej wartości.
• Czy mogę użyć tej wkładki do zabezpieczania silników lub innych odbiorników? Nie. Wkładka posiada charakterystykę gCP, zaprojektowaną specjalnie dla kondensatorów. Stosowanie jej do innego typu odbiorników może prowadzić do nieprawidłowej ochrony i uszkodzenia urządzeń.
• Jaki stopień ochrony (IP) ma ta wkładka? Wkładka bezpiecznikowa nie posiada własnego stopnia ochrony IP – jest elementem wewnętrznym, który montuje się w podstawie bezpiecznikowej. Całkowity stopień ochrony zależy od zastosowanej podstawy i obudowy rozdzielnicy.
