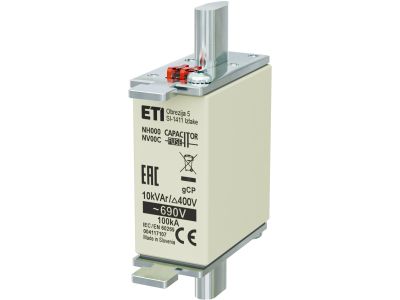

Wkładka bezpiecznikowa (topikowa) NH000 gCP 10kVAr/690V kondensatorowa | 004117107 Eti

Alternatywny kod produktu: NH000 10kVAr 690V gCP

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 gCP o mocy 10 kVAr przeznaczona do pracy przy napięciu 690 V AC to specjalistyczne zabezpieczenie kondensatorów. Oznaczenie gCP charakteryzuje bezpieczniki o wysokiej zdolności wyłączania i małej bezwładności cieplnej, dostosowane do prądów udarowych występujących przy załączaniu baterii kondensatorowych. Wykonana w standardzie wielkości NH000 (wysokość 50 mm) zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi.

• Moc 10 kVAr / napięcie 690 V: dedykowana ochrona kondensatorów w instalacjach kompensacji mocy biernej, zapewniająca bezpieczne odłączenie w przypadku przeciążeń lub zwarć charakterystycznych dla tego rodzaju odbiorników.
• Charakterystyka gCP: szybkie wyłączanie w przypadku przepływu prądów o stromych narostach (typowych dla kondensatorów) przy jednoczesnym unikaniu niepotrzebnych zadziałań podczas normalnej pracy.
• Wielkość NH000: uniwersalny format wkładki topikowej (50 mm) pozwalający na łatwy montaż w standardowych rozłącznikach bezpiecznikowych i podstawach NH.
• Wysoka zdolność wyłączania: bezpiecznik kondensatorowy gCP skutecznie przerywa prąd zwarciowy, chroniąc zarówno kondensatory, jak i pozostałe elementy instalacji przed skutkami przepięć i uszkodzeń.
• Dopuszczenie do pracy w obwodach prądu przemiennego 690 V: możliwość stosowania w instalacjach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami norm dla układów kondensatorowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH000 gCP 10 kVAr/690 V spełnia wymagania europejskich norm dotyczących bezpieczników topikowych oraz posiada oznaczenie CE. Zastosowana charakterystyka gCP odpowiada standardom dla bezpieczników kondensatorowych (IEC/EN 60269-1 i odpowiednie części dla urządzeń półprzewodnikowych – w tym przypadku dostosowanych do specyfiki kondensatorów). Dokładne parametry wyłączania i prądy znamionowe należy zweryfikować z dokumentacją techniczną producenta.

Zastosowanie

Bezpiecznik kondensatorowy NH000 gCP 10 kVAr/690 V jest przeznaczony przede wszystkim do zabezpieczania baterii kondensatorów w układach kompensacji mocy biernej oraz w filtrach wyższych harmonicznych. Sprawdza się w instalacjach przemysłowych i energetycznych wymagających szybkiej i selektywnej ochrony.

• Ochrona indywidualna lub grupowa kondensatorów w szafach kompensacji mocy biernej
• Zabezpieczenie obwodów kondensatorów w rozdzielnicach głównych i podrozdzielniach zakładów przemysłowych
• Stosowanie w filtrach harmonicznych oraz w układach z przekształtnikami energoelektronicznymi, gdzie występują strome narosty prądu
• Wymiana bezpieczników w istniejących rozłącznikach bezpiecznikowych NH000 w instalacjach 690 V

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i zabezpieczeniu obwodu przed przypadkowym załączeniem. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej lub rozłączniku bezpiecznikowym dostosowanym do wielkości NH000. Przed montażem sprawdzić w dokumentacji producenta dopuszczalny moment dokręcania śrub mocujących styków oraz przekrój przewodów przyłączeniowych dobrany do spodziewanego prądu obciążenia. Niewłaściwe zastosowanie bezpiecznika (np. o innej charakterystyce lub prądzie znamionowym) może prowadzić do uszkodzenia układu i stanowić zagrożenie pożarowe.

FAQ

• Co oznacza oznaczenie gCP na wkładce? gCP to symbol charakterystyki bezpiecznika kondensatorowego – oznacza bezpiecznik o małej bezwładności cieplnej, który szybko wyłącza prądy udarowe powstające przy załączaniu kondensatorów, a jednocześnie nie reaguje na krótkotrwałe przepięcia i normalne prądy robocze.
• Czy ten bezpiecznik mogę zastosować w instalacji 400 V? Tak, wkładka jest przystosowana do napięcia 690 V, więc może pracować również w instalacjach 400 V z tą samą mocą 10 kVAr (należy jednak pamiętać, że prąd znamionowy bezpiecznika musi być dostosowany do rzeczywistego prądu kondensatora). W razie wątpliwości skonsultuj się z dokumentacją producenta.
• Jaka jest różnica między bezpiecznikiem gG a gCP? gG to bezpiecznik o charakterystyce ogólnego zastosowania (do kabli i urządzeń), natomiast gCP przeznaczony jest wyłącznie do ochrony kondensatorów – ma krótszy czas wyłączania przy prądach udarowych i jest odporniejszy na impulsy załączania baterii. Stosowanie zwykłej wkładki gG grozi przedwczesnym przepaleniem lub brakiem selektywności.
