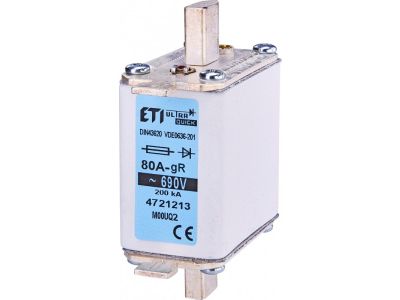

Wkładka bezpiecznikowa (topikowa) NH000 80A gR 690V ultraszybka | 004721213 Eti

Alternatywny kod produktu: M000UQ2/80A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 w wykonaniu ultraszybkim o charakterystyce gR, prądzie znamionowym 80 A i napięciu znamionowym 690 V. Oznaczona katalogowo jako 004721213 (seria UQ2), przeznaczona do ochrony wrażliwych układów półprzewodnikowych przed skutkami zwarć i przeciążeń. Dzięki charakterystyce gR zapewnia bardzo szybkie wyłączenie prądu zwarciowego, co minimalizuje ryzyko uszkodzenia kosztownych elementów elektronicznych.

• Charakterystyka gR (ultraszybka): Gwarantuje błyskawiczne zadziałanie w przypadku zwarcia – chroni diody, tyrystory, triaki i moduły IGBT przed przepięciami i przegrzaniem.
• Prąd znamionowy 80 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zachowując odpowiedni zapas w stosunku do prądu roboczego chronionego urządzenia.
• Napięcie znamionowe 690 V: Przystosowana do instalacji w układach o podwyższonym napięciu – sprawdza się zarówno w sieciach 400 V, jak i 690 V AC.
• Wielkość obudowy NH000: Kompaktowa, znormalizowana konstrukcja ułatwia montaż w standardowych podstawach NH i pozwala na szybką wymianę bez użycia narzędzi.
• Wysoka zdolność zwarciowa: Bezpiecznie przerywa prądy zwarciowe o dużej wartości, nie dopuszczając do rozpadu wkładki i uszkodzenia sąsiednich elementów rozdzielnicy.

Zgodność z Normami

Wkładka bezpiecznikowa 004721213 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczona do stosowania w instalacjach budowlanych i przemysłowych wykonanych zgodnie z wymaganiami norm IEC/EN.

Zastosowanie

Ultraszybka wkładka bezpiecznikowa NH000 gR 80 A / 690 V znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i skuteczna ochrona elementów półprzewodnikowych przed zwarciem. Sprawdza się zarówno w układach energoelektronicznych, jak i w rozdzielnicach przemysłowych.

• Ochrona prostowników, falowników i przekształtników częstotliwości w napędach regulowanych.
• Zabezpieczenie łańcuchów ogniw fotowoltaicznych (inwerterów) oraz zasilaczy impulsowych w systemach UPS.
• Ochrona styczników, przekaźników i modułów PLC przed skutkami zwarć w szafach sterowniczych.
• Stosowanie w układach rozruchu silników, gdzie sterowanie realizowane jest za pomocą tyrystorów lub triaków.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę należy umieścić w dedykowanej podstawie NH000, zapewniając prawidłowy docisk styków. Moment dokręcania śrub łączeniowych stosuj zgodnie z dokumentacją producenta podstawy. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 80 A oraz warunków środowiskowych (temperatura, rodzaj izolacji). Po wymianie wkładki sprawdź poprawność połączeń oraz ciągłość obwodu ochronnego.

FAQ

• Co oznacza charakterystyka gR i dlaczego jest nazywana „ultraszybką”? Symbol gR oznacza wkładkę bezpiecznikową o pełnym zakresie przerywania (g – general-purpose) przeznaczoną do ochrony półprzewodników (R – semiconductor protection). Charakteryzuje się bardzo krótkim czasem zadziałania przy prądach zwarciowych – rzędu kilku milisekund. Dzięki temu elementy takie jak diody, tyrystory czy moduły IGBT są skutecznie chronione przed przepięciami i uszkodzeniem termicznym.
• Czy wkładkę 004721213 można stosować w sieci 400 V? Tak. Napięcie znamionowe 690 V oznacza, że wkładka jest przystosowana do pracy w sieciach o napięciu do 690 V AC, w tym w standardowych sieciach 400 V. Wyższy zapas napięciowy zwiększa bezpieczeństwo i niezawodność w instalacjach przemysłowych.
• Jakie są zalecane podstawy do montażu tej wkładki? Wkładka jest wykonana w standardzie wielkości NH000. Należy ją montować w dedykowanych podstawach NH000, które zapewniają prawidłowe mocowanie, odpowiedni docisk styków oraz spełniają wymagania norm dla systemów bezpiecznikowych NH. Przed zakupem upewnij się, że podstawa jest zgodna z wymiarami wkładki NH000.
