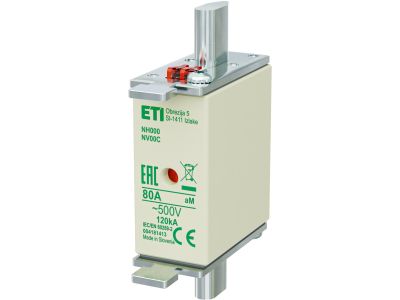

Wkładka bezpiecznikowa (topikowa) NH000 80A aM 500V silnikowa | 004181413 Eti

Alternatywny kod produktu: NH000 aM 80A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 80 A i napięciu 500 V, z charakterystyką aM (silnikową) – uniwersalne zabezpieczenie zwarciowe w instalacjach przemysłowych. Symbol katalogowy: 004181413. Dedykowana do ochrony obwodów silnikowych, łączy wysoką zdolność wyłączania zwarć z odpornością na prądy rozruchowe.

• Prąd znamionowy 80 A: bezpieczna praca w obwodach silnikowych o znacznym poborze mocy, bez ryzyka przegrzania wkładki przy normalnym obciążeniu.
• Napięcie znamionowe 500 V AC: odpowiednia do zasilania przemysłowego (np. 3×400 V + N) – gwarantuje izolację i wyłączenie w warunkach zwarciowych.
• Charakterystyka aM (silnikowa): wytrzymuje wysokie prądy rozruchowe silników (np. wentylatorów, pomp, sprężarek), eliminując zbędne wyłączenia, a przy zwarciu działa szybko i selektywnie.
• Wielkość NH000: kompatybilna z podstawami bezpiecznikowymi NH000 – łatwa wymiana i rozpoznawalność w rozdzielnicach przemysłowych.
• Przeznaczenie silnikowe: dedykowana do ochrony przewodów i odbiorników przed skutkami zwarć w obwodach z silnikami elektrycznymi – nie zastępuje zabezpieczeń przeciążeniowych (termików).

Zgodność z Normami

Produkt zaprojektowany zgodnie z międzynarodowymi standardami obowiązującymi dla bezpieczników topikowych, posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH000 aM 80 A sprawdza się wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie zwarciowe obwodów silnikowych w warunkach przemysłowych i komercyjnych.

• Ochrona silników elektrycznych – pompy, wentylatory, sprężarki, przenośniki i inne maszyny o dużym prądzie rozruchowym.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w zakładach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Instalacje z przekaźnikami termicznymi lub soft-startami – wkładka aM stanowi uzupełnienie ochrony przed zwarciem, podczas gdy przeciążenie zabezpiecza termik.
• Linie zasilające urządzenia o charakterze silnikowym – w systemach automatyki, HVAC, obróbki materiałów.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH000, zgodnie z dokumentacją producenta. Przekrój przewodów oraz moment dokręcania śrub w podstawie dostosuj do wartości znamionowych – zawsze stosuj się do instrukcji dołączonej do podstawy.

FAQ

• Czym różni się charakterystyka aM od gG? Charakterystyka aM (silnikowa) została zaprojektowana tak, aby wytrzymać chwilowe prądy rozruchowe (np. 5–7 krotność prądu znamionowego) bez przerywania obwodu. Wkładki gG (ogólnego przeznaczenia) mają szybsze działanie i stosuje się je do zabezpieczania obwodów, w których nie występują duże przeciążenia początkowego. Dobór odpowiedniej charakterystyki zależy od rodzaju odbiornika.
• Czy ta wkładka chroni również przed przeciążeniem? Nie. Charakterystyka aM zapewnia ochronę wyłącznie przed skutkami zwarć. Do ochrony przed długotrwałym przeciążeniem (np. zablokowany wirnik silnika) niezbędny jest oddzielny aparat, np. przekaźnik termiczny lub wyłącznik silnikowy. Wkładka aM jest elementem selektywnej ochrony zwarciowej w obwodzie z zabezpieczeniem przeciążeniowym.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 500 V AC. Wkładka jest przeznaczona do instalacji przemysłowych o napięciu 3×400 V + N oraz innych systemów do 500 V. Nie należy stosować jej w obwodach o wyższym napięciu.
