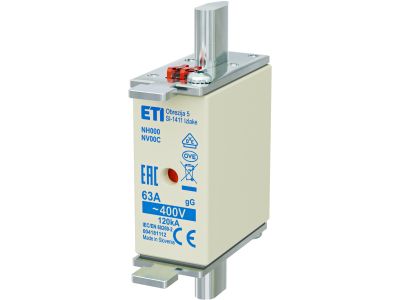

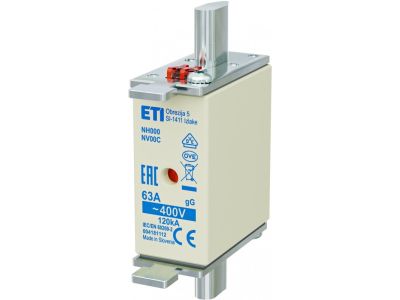

Wkładka bezpiecznikowa (topikowa) NH000 63A gG 400V zwłoczna | 004181112 Eti

Alternatywny kod produktu: NH000 gG 63A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 63A (symbol 004181112) o charakterystyce zwłocznej gG jest przeznaczona do ochrony obwodów elektrycznych 400V przed zwarciami i przeciążeniami. Stosowana w instalacjach przemysłowych, rozdzielniach oraz układach zasilania maszyn, zapewnia szybkie i niezawodne wyłączenie w razie awarii.

• Charakterystyka zwłoczna gG: Zapewnia selektywność działania – wolno reaguje na krótkotrwałe przeciążenia, ale szybko przerywa obwód w przypadku zwarcia, chroniąc urządzenia i instalację.
• Prąd znamionowy 63A: Przeznaczona do obwodów o maksymalnym prądzie roboczym do 63A, kompatybilna z napięciem 400V (układ trójfazowy).
• Napięcie znamionowe 400V: Przeznaczona do instalacji trójfazowych 400V AC, powszechnie stosowanych w przemyśle i energetyce.
• Typ NH000: Kompaktowa konstrukcja o niskim profilu, łatwa do montażu w podstawkach bezpiecznikowych NH (nożowych).
• Ochrona zwarciowa i przeciążeniowa: Zapewnia kompleksową ochronę – od zwarć po długotrwałe przeciążenia, zapobiega uszkodzeniom kabli i urządzeń.

Zgodność z Normami

Wkładka bezpiecznikowa NH000 63A spełnia wymagania normy PN-EN 60269-1 dla bezpieczników topikowych niskonapięciowych. Produkt posiada oznakowanie CE i jest zgodny z europejskimi dyrektywami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH000 63A znajduje zastosowanie w instalacjach wymagających niezawodnej i selektywnej ochrony przed zwarciami oraz przeciążeniami.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe w zakładach produkcyjnych.
• Instalacje rozdzielcze w budynkach użyteczności publicznej i obiektach przemysłowych.
• Układy zasilania podgrzewaczy, wentylatorów, pomp oraz innych odbiorników o charakterze indukcyjnym.
• Szafy sterownicze i rozdzielnice niskiego napięcia, gdzie wymagana jest szybka reakcja na zwarcia.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w podstawce NH000, upewniając się, że nóż bezpiecznika jest prawidłowo osadzony. Po zamontowaniu sprawdzić stan izolacji i połączeń. Nigdy nie zastępować wkładki nieoryginalnymi elementami ani przeróbkami mechanicznymi. Do wymiany używać wyłącznie wkładek o identycznych parametrach znamionowych.

FAQ

• Czy wkładkę NH000 63A można stosować w obwodach 230V? Tak, wkładka jest kompatybilna z napięciem 230V, jednak jej głównym przeznaczeniem są obwody trójfazowe 400V. Charakterystyka zwłoczna pozostaje zachowana.
• Jaki jest czas reakcji wkładki na zwarcia? Charakterystyka zwłoczna gG oznacza, że wkładka szybko przerywa obwód w przypadku zwarcia (czas od kilku do kilkudziesięciu milisekund, w zależności od wartości prądu zwarciowego).
• Czy wkładka jest wymienna na gorąco? Nie – wymiana wkładki powinna odbywać się wyłącznie przy odłączonym napięciu. Pod żadnym pozorem nie wolno dotykać podstawki ani wkładki pod napięciem.
