Wkładka bezpiecznikowa (topikowa) NH000 50A gBat 80V DC Magazyny energii | 004110079 Eti

Alternatywny kod produktu: M000 bat 50A/80V DC

Opis i Kluczowe Cechy

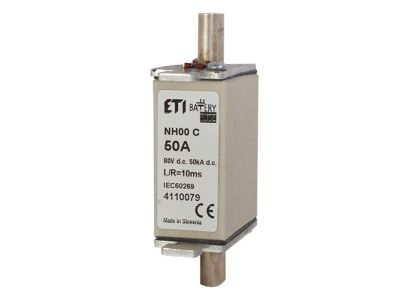

Wkładka bezpiecznikowa (topikowa) NH000 o symbolu 004110079 przeznaczona do ochrony akumulatorów i magazynów energii w obwodach prądu stałego. Łączy prąd znamionowy 50 A z napięciem 80 V DC oraz charakterystyką gBat, co zapewnia szybkie i selektywne wyłączanie w celu ochrony wrażliwych baterii przed skutkami przeciążeń i zwarć.

• Prąd znamionowy 50 A: Gwarantuje bezpieczną pracę w obwodach DC o znacznym obciążeniu, umożliwiając ochronę dużych zestawów akumulatorów bez ryzyka nieuzasadnionego zadziałania.
• Napięcie znamionowe 80 V DC: Dedykowana do systemów niskiego napięcia stałego, typowych dla magazynów energii, instalacji fotowoltaicznych z buforowaniem oraz stacji ładowania.
• Charakterystyka gBat: Specjalna charakterystyka wyzwalania optymalizowana pod kątem pracy z bateriami – szybkie odcinanie prądów zwarciowych przy jednoczesnej odporności na krótkotrwałe przeciążenia występujące podczas ładowania.
• Rozmiar NH000: Standardowy format wkładki topikowej, kompatybilny z szeroką gamą podstaw bezpiecznikowych montowanych na szynie TH35, co ułatwia wymianę i modernizację istniejących rozdzielnic.
• Do obwodów DC: Skonstruowana wyłącznie do prądu stałego, co eliminuje ryzyko nieprawidłowego działania w instalacjach akumulatorowych i magazynach energii.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia oraz posiada certyfikację CE. Jej konstrukcja i parametry są zgodne ze standardami DIN w zakresie rozmiaru NH000, co zapewnia interoperacyjność z urządzeniami dostępnymi na rynku.

Zastosowanie

Dzięki charakterystyce gBat i napięciu DC wkładka doskonale sprawdza się w systemach wymagających niezawodnej ochrony źródła stałoprądowego. Przeznaczona jest przede wszystkim do:

• Ochrony akumulatorów w magazynach energii (np. przy instalacjach fotowoltaicznych z buforowaniem).
• Zabezpieczania obwodów DC w stacjach ładowania pojazdów elektrycznych.
• Stosowania w zasilaczach awaryjnych (UPS) oraz systemach zasilania gwarantowanego z bateriami.
• Izolowania i zabezpieczania ogniw w dużych zestawach akumulatorowych (np. w serwerowniach lub systemach off-grid).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (świadectwo SEP) po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH000 zamontowanej na szynie TH35. Przekrój przewodów przyłączeniowych dobrać do wartości prądu znamionowego (50 A), a moment dokręcania połączeń stosować zgodnie z dokumentacją producenta podstawy. Przed pierwszym załączeniem sprawdzić poprawność polaryzacji i brak zwarć w instalacji.

FAQ

• Czy wkładkę można stosować w obwodach prądu przemiennego (AC)? Nie. Jest przeznaczona wyłącznie do napięcia stałego 80 V DC. Stosowanie w AC grozi niewłaściwą pracą i może prowadzić do uszkodzenia instalacji.
• Jaki stopień ochrony (IP) ma ta wkładka? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej. Sama wkładka nie posiada klasy IP – szczelność zapewnia obudowa (podstawa) i rozdzielnica, w której jest zamontowana.
• Czy charakterystyka gBat różni się od standardowej charakterystyki gG? Tak. gBat jest dedykowana do ochrony akumulatorów – cechuje się szybszym wyzwalaniem przy przeciążeniach typowych dla baterii (np. podczas głębokiego rozładowania) oraz wyższą odpornością na impulsy prądowe występujące przy ładowaniu. Nie należy jej zastępować wkładkami gG bez weryfikacji projektu.
