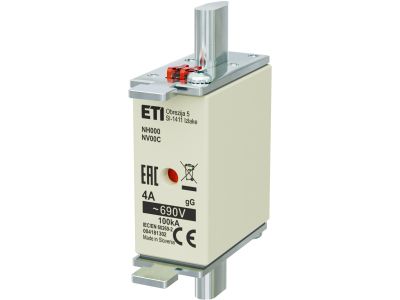

Wkładka bezpiecznikowa (topikowa) NH000 4A gG 690V zwłoczna | 004181302 Eti

Alternatywny kod produktu: NH000 gG 4A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 4 A w charakterystyce gG, przystosowana do napięcia 690 V AC. Zwłoczna konstrukcja zapewnia selektywność i niezawodne zabezpieczenie obwodów przed skutkami zwarć oraz przeciążeń. Wykonana w standardowej wielkości NH000, pasuje do dedykowanych podstaw bezpiecznikowych.

• Prąd znamionowy 4 A: Precyzyjne dopasowanie do zabezpieczanego obwodu – minimalizuje ryzyko nieuzasadnionych wyłączeń przy jednoczesnej pełnej ochronie.
• Napięcie znamionowe 690 V AC: Możliwość zastosowania w instalacjach o podwyższonym napięciu, typowych dla obiektów przemysłowych i energetycznych.
• Charakterystyka gG (zwłoczna). Odpowiednia do zabezpieczania kabli, silników i transformatorów – wytrzymuje krótkotrwałe prądy rozruchowe bez zbędnego wyłączania.
• Wielkość NH000: Kompaktowa obudowa ułatwia integrację w rozdzielnicach i szafach sterowniczych, zgodna z systemem NH.
• Zwłoczność działania: Zapewnia selektywność w kaskadzie zabezpieczeń – większe bezpieczeństwo i ciągłość zasilania dla pozostałych odbiorników.

Zgodność z Normami

Wkładka bezpiecznikowa NH000 4A gG 690V spełnia wymagania odpowiednich norm europejskich dla bezpieczników niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do montażu w podstawach bezpiecznikowych zgodnych z systemem NH.

Zastosowanie

Wkładka topikowa NH000 o charakterystyce gG znajduje szerokie zastosowanie w przemysłowych i komercyjnych instalacjach elektrycznych. Przeznaczona jest do zabezpieczania obwodów odbiorczych przed skutkami zwarć i przeciążeń.

• Zabezpieczenie przewodów i kabli w rozdzielnicach głównych oraz podrozdzielniach.
• Ochrona silników elektrycznych o niewielkim prądzie rozruchowym (z uwzględnieniem charakterystyki zwłocznej).
• Zabezpieczenie transformatorów sterowniczych i zasilaczy w szafach automatyki.
• Stosowanie w ciągach bezpiecznikowych wymagających selektywności – jako zabezpieczenie poprzedzające człon odbiorczy.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej systemu NH000. Przekrój przewodów doprowadzających dobierz zgodnie z prądem znamionowym obwodu. Momenty dokręcania zacisków podstawy stosuj według dokumentacji producenta. Regularnie sprawdzaj stan obudowy wkładki – nie używaj elementów uszkodzonych mechanicznie.

FAQ

• Jaka jest charakterystyka czasowo-prądowa tej wkładki? Jest to wkładka zwłoczna oznaczona symbolem gG. Oznacza to, że wytrzymuje przez krótki czas prądy wyższe od znamionowego (np. rozruch silnika) bez zbędnego przepalenia, a przy dużych prądach zwarciowych działa szybko.
• Czy można ją stosować w obwodach z dużą liczbą odbiorników impulsowych? Tak, jednak zaleca się wcześniejsze sprawdzenie, czy prąd znamionowy 4 A oraz charakterystyka gG są odpowiednie dla sumy prądów roboczych oraz ewentualnych udarów. W razie wątpliwości skonsultuj się z projektantem instalacji.
• Czy wkładka wymaga dodatkowego chłodzenia? Nie, standardowa konstrukcja NH o wielkości 000 nie wymaga zewnętrznego chłodzenia. Należy jedynie zapewnić swobodny przepływ powietrza w rozdzielnicy (zgodnie z zaleceniami producenta rozdzielnicy).
