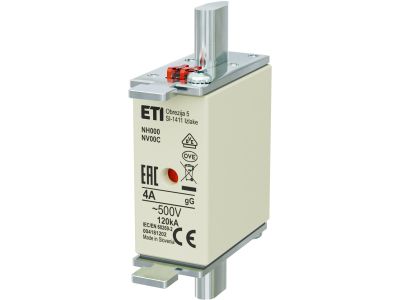

Wkładka bezpiecznikowa (topikowa) NH000 4A gG 500V zwłoczna | 004181202 Eti

Alternatywny kod produktu: NH000 gG 4A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) w rozmiarze NH000 o prądzie znamionowym 4A, charakterystyce gG i napięciu 500V AC. Oznaczona symbolem 004181202, przeznaczona do stosowania w podstawach bezpiecznikowych NH. Zwłoczny charakter działania pozwala na krótkotrwałe przeciążenia bez niepotrzebnego wyłączania, co zwiększa selektywność zabezpieczeń.

• Prąd znamionowy 4A: Precyzyjna ochrona obwodów o niewielkim obciążeniu – idealna do zabezpieczania linii sterowniczych, oświetleniowych i pomocniczych.
• Napięcie 500V AC: Praca w instalacjach niskiego napięcia (do 500V) z zachowaniem bezpiecznej rezerwy napięciowej.
• Charakterystyka gG (zwłoczna): Łączy ochronę przed zwarciem i przeciążeniem – odporna na prądy rozruchowe, co ogranicza fałszywe zadziałania.
• Wielkość NH000: Kompaktowa wkładka zgodna z szeroko stosowanymi podstawami NH, ułatwia wymianę i montaż w rozdzielnicach.
• Zwłoczna budowa topikowa: Zapewnia selektywność zabezpieczeń – w przypadku przeciążeń nie przerywa zasilania odbiorników o charakterze impulsowym.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE potwierdzające spełnienie wymogów dyrektyw unijnych. Dokładne numery norm należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Wkładka NH000 gG 4A znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych, jako element zabezpieczeń obwodów odbiorczych. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przed zwarciem i przeciążeniem.

• Zabezpieczenie obwodów sterowniczych i sygnalizacyjnych w szafach sterowniczych.
• Ochrona linii oświetleniowych w budynkach komercyjnych i użyteczności publicznej.
• Zabezpieczenie pomocniczych obwodów zasilających w tablicach rozdzielczych.
• Stosowana jako zabezpieczenie wstępne przed stycznikami i przekaźnikami w układach automatyki.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy instalować w dedykowanej podstawie bezpiecznikowej typu NH000. Przed montażem sprawdź, czy przekroje przewodów oraz parametry obwodu odpowiadają prądowi znamionowemu 4A. Wszelkie prace wykonuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wkładka 004181202 nadaje się do ochrony silników? Nie – charakterystyka gG jest przystosowana do ogólnego zabezpieczania kabli i przewodów. Do silników zaleca się wkładki z charakterystyką gM (silnikową).
• Jakie maksymalne napięcie może wystąpić na tej wkładce? Napięcie znamionowe wynosi 500V AC – nie należy przekraczać tej wartości, aby uniknąć uszkodzenia wkładki i zagrożenia dla instalacji.
• Czy wkładka jest w stanie wytrzymać prądy rozruchowe odbiorników? Tak, dzięki zwłocznej charakterystyce gG wkładka toleruje krótkotrwałe przeciążenia (np. prądy rozruchowe transformatorów, kondensatorów) bez zbędnego wyzwalania.
