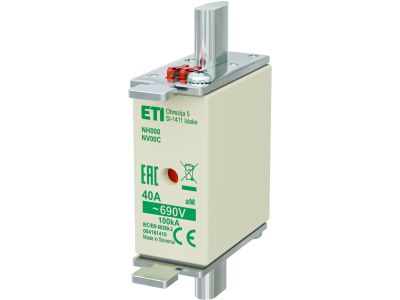

Wkładka bezpiecznikowa (topikowa) NH000 40A aM 690V silnikowa | 004181410 Eti

Alternatywny kod produktu: NH000 aM 40A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 40 A i napięciu 690 V, z charakterystyką aM (silnikową). Symbol katalogowy 004181410. Dedykowana do obwodów silnikowych, łączy precyzyjne zabezpieczenie zwarciowe z ograniczeniem prądów rozruchowych, chroniąc zarówno silnik, jak i instalację przed skutkami przeciążeń i zwarć.

• Prąd znamionowy 40 A: Zapewnia bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przedwczesnego zadziałania podczas rozruchu.
• Charakterystyka aM (silnikowa): Umożliwia przepływ podwyższonego prądu rozruchowego typowego dla silników asynchronicznych, jednocześnie skutecznie reagując na zwarcia.
• Napięcie znamionowe 690 V: Przeznaczona do instalacji przemysłowych o podwyższonym napięciu, zwiększa uniwersalność zastosowania w obwodach trójfazowych.
• Wielkość NH000: Kompaktowa wkładka pasująca do standardowych podstaw bezpiecznikowych NH000, ułatwia wymianę i unifikację w szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zalecany do stosowania w instalacjach zaprojektowanych zgodnie z obowiązującymi przepisami elektrycznymi.

Zastosowanie

Wkładka topikowa NH000 aM 40A/690V przeznaczona jest do zabezpieczania obwodów silnikowych, w szczególności sterowania rozruchem oraz ochrony przed zwarciem i przeciążeniem w instalacjach przemysłowych i komercyjnych.

• Ochrona silników asynchronicznych klatkowych w rozruchu bezpośrednim oraz w układach gwiazda-trójkąt.
• Zabezpieczenie obwodów sterowania maszyn, pomp, wentylatorów i sprężarek.
• Stosowanie w rozłącznikach bezpiecznikowych NH000 w rozdzielnicach głównych i podrozdzielniach.
• Współpraca z przekaźnikami przeciążeniowymi w celu zapewnienia selektywnej ochrony całego obwodu napędowego.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania. Należy stosować właściwe podstawy bezpiecznikowe dedykowane do wielkości NH000, a przekrój przewodów dobrać do prądu znamionowego i warunków środowiskowych zgodnie z dokumentacją techniczną instalacji.

FAQ

• Czym różni się charakterystyka aM od gG? Charakterystyka aM (silnikowa) dopuszcza wyższe prądy rozruchowe niż gG (ogólnego stosowania), dzięki czemu nie powoduje zbędnych wyłączeń podczas rozruchu silników. gG jest przeznaczona do zabezpieczania linii i odbiorników o stałym obciążeniu.
• Czy wkładka NH000 40A aM nadaje się do napięcia 400V? Tak, napięcie znamionowe 690V oznacza, że wkładka może pracować w obwodach o napięciu do 690 V AC, więc w typowych instalacjach 400 V AC jest w pełni bezpieczna i zachowuje swoje parametry.
• Jaki jest stopień ochrony (IP) tej wkładki? Stopień ochrony wkładki zależy od zastosowanej podstawy bezpiecznikowej i osłony. Sama wkładka nie ma przypisanego stopnia IP – informacje te należy sprawdzić w dokumentacji rozłącznika bezpiecznikowego.
