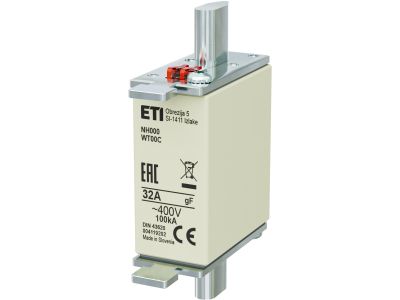

Wkładka bezpiecznikowa (topikowa) NH000 32A gF 400V szybka | 004119202 Eti

Alternatywny kod produktu: NH000 gF 32A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 32A i napięciu 400VAC, charakteryzująca się szybkim działaniem (charakterystyka gF). Przeznaczona do zabezpieczania przewodów i kabli w instalacjach przemysłowych i rozdzielnicach – szybkie wyłączenie przy zwarciu minimalizuje ryzyko uszkodzenia chronionych urządzeń. Wkładka w rozmiarze NH000 zapewnia kompaktowe dopasowanie w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 32 A: Gwarantuje skuteczną ochronę obwodów o obciążeniu do 32 A, zapobiegając przegrzewaniu przewodów w warunkach przeciążenia.
• Napięcie znamionowe 400 VAC: Dopasowana do typowych sieci niskiego napięcia (3-fazowych), zapewnia bezpieczne odłączanie obwodu przy maksymalnym napięciu roboczym.
• Charakterystyka gF (szybka): Zapewnia bardzo krótki czas zadziałania w przypadku zwarcia, skutecznie ograniczając prąd zwarciowy i chroniąc odbiorniki.
• Rozmiar NH000: Uniwersalny format wkładki topikowej pasujący do większości podstaw bezpiecznikowych NH – łatwy montaż i wymiana bez narzędzi.
• Wysoka zdolność wyłączania zwarciowego: Dzięki zastosowaniu piasku kwarcowego gaszącego łuk – bezpieczne wyłączanie prądów zwarciowych o znacznej wartości (szczegóły w karcie katalogowej).

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa i kompatybilności w typowych instalacjach niskiego napięcia.

Zastosowanie

Wkładka topikowa NH000 gF 32A znajduje zastosowanie wszędzie tam, gdzie wymagane jest selektywne i szybkie zabezpieczenie przewodów przed skutkami przeciążenia i zwarcia.

• Zabezpieczanie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Ochrona kabli zasilających maszyny, urządzenia technologiczne i linie produkcyjne przed przepływem prądów zwarciowych.
• Stosowanie w systemach dystrybucji energii w budynkach komercyjnych i użyteczności publicznej.
• Zabezpieczanie szaf sterowniczych oraz układów zasilania automatyki przemysłowej.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Wkładkę należy włożyć w odpowiednią podstawę bezpiecznikową (NH000) zgodnie z kierunkiem oznaczonym na obudowie. Upewnij się, że styki podstawy są czyste, a wkładka jest prawidłowo zablokowana. Nie przekraczaj wartości znamionowych prądu i napięcia podanych na wkładce. Po zamontowaniu sprawdź poprawność działania poprzez wizualną kontrolę i pomiar ciągłości obwodu.

FAQ

• Czy wkładka NH000 gF nadaje się do ochrony silników? Nie – charakterystyka gF jest przeznaczona do ochrony przewodów i kabli (szybkie działanie) i nie zapewnia odpowiedniej koordynacji z rozruchem silników. Do silników stosuje się wkładki z charakterystyką aM (zwłoczną).
• Czy wkładka jest wyposażona we wskaźnik zadziałania? W dostarczanej wersji standardowej wkładka nie posiada wbudowanego wskaźnika przepalenia. Stan zadziałania można ocenić poprzez pomiar ciągłości lub wyjęcie wkładki i kontrolę wzrokową.
• Jaka jest zdolność wyłączania zwarciowego tej wkładki? Dokładna wartość podana jest w karcie katalogowej producenta. Dla wkładek NH000 gF typowy zakres wynosi do kilkudziesięciu kA – szczegóły należy sprawdzić w dokumentacji technicznej dla konkretnej serii.
