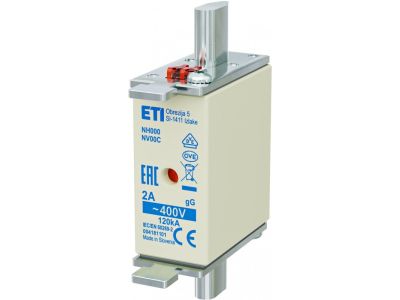

Wkładka bezpiecznikowa (topikowa) NH000 2A gG 400V zwłoczna | 004181101 Eti

Alternatywny kod produktu: NH000 gG 2A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 2A (symbol 004181101) w klasie gG to zwłoczny element zabezpieczający obwody 400V przed skutkami zwarć i przeciążeń. Zaprojektowana do montażu w podstawach bezpiecznikowych NH000, charakteryzuje się zwłocznym działaniem, co pozwala na krótkotrwałe przeciążenia bez wyłączania zasilania. Zapewnia niezawodną ochronę kabli, przewodów i urządzeń w instalacjach przemysłowych oraz rozdzielnicach.

• Klasa gG: Uniwersalne zastosowanie – chroni zarówno przed zwarciami, jak i przeciążeniami, z odpowiednią zwłoką czasową.
• Prąd znamionowy 2A: Dedykowany do zabezpieczania obwodów o niskim i średnim poborze mocy, np. układów sterowania, sensorów lub obwodów sygnalizacyjnych.
• Napięcie znamionowe 400V: Przeznaczony do sieci trójfazowych 400V AC, zgodnych z europejskim standardem napięciowym.
• Typ zwłoczny: Toleruje krótkotrwałe przeciążenia (np. prądy rozruchowe silników), zapobiegając niepotrzebnym wyłączeniom.
• Typ NH000: Kompatybilny z powszechnie stosowanymi podstawami bezpiecznikowymi NH, co ułatwia wymianę i konserwację instalacji.

Zgodność z Normami

Wkładki spełniają wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1, dotyczące bezpieczników niskonapięciowych klasy gG. Posiadają oznaczenie CE i są zgodne z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH000 2A gG znajduje zastosowanie w ochronie obwodów elektrycznych niskiego i średniego napięcia, gdzie wymagana jest selektywność zabezpieczeń i tolerancja na krótkotrwałe przeciążenia.

• Ochrona obwodów sterowania i automatyki w rozdzielnicach przemysłowych.
• Zabezpieczenie układów sygnalizacyjnych i pomiarowych o niskim poborze mocy.
• Instalacje oświetleniowe i gniazda zasilające w budynkach użyteczności publicznej.
• Maszyny i urządzenia przemysłowe zasilane napięciem 400V, wymagające selektywnej ochrony przeciwzwarciowej.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH000, upewniając się, że styki są czyste i dobrze dociśnięte. Po montażu sprawdzić prawidłowość połączeń i brak zwarć. Wymianę przeprowadzać wyłącznie przy odłączonym zasilaniu. Dobór prądu znamionowego powinien uwzględniać charakterystykę chronionych odbiorników.

FAQ

• Czym różni się klasa gG od gL? Klasa gG (ogólnego zastosowania) zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami z odpowiednią zwłoką czasową. Klasa gL (szybka) działa szybciej przy zwarciach, ale jest mniej tolerancyjna na przeciążenia.
• Czy wkładka NH000 2A nadaje się do obwodów 230V? Tak, wkładki NH000 400V mogą być stosowane w obwodach 230V, pod warunkiem że napięcie znamionowe wkładki jest wyższe od napięcia roboczego obwodu (400V > 230V).
• Jak dobrać prąd znamionowy wkładki do zabezpieczanego obwodu? Prąd znamionowy powinien być dobrany na podstawie maksymalnego prądu obwodu, z uwzględnieniem zapasu na prądy rozruchowe (np. dla silników). Zaleca się konsultację z projektantem instalacji lub producentem urządzenia.
