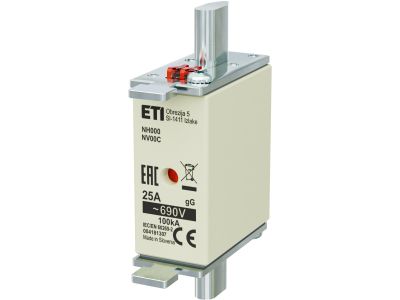

Wkładka bezpiecznikowa (topikowa) NH000 25A gG 690V zwłoczna | 004181307 Eti

Alternatywny kod produktu: NH000 gG 25A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 25A i napięciu 690V AC, o charakterystyce gG zwłocznej, oznaczona symbolem 004181307. Przeznaczona do ochrony kabli i urządzeń przed skutkami przeciążeń i zwarć w instalacjach przemysłowych oraz rozdzielnicach głównych. Kompaktowy rozmiar NH000 ułatwia montaż w dedykowanych podstawach bezpiecznikowych.

• Prąd znamionowy 25 A: Zapewnia bezpieczną pracę przy obciążeniach średniej wielkości, odpowiednia do zabezpieczania obwodów odbiorczych i rozdzielczych.
• Napięcie znamionowe 690 V AC: Gwarantuje niezawodną izolację i wyłączanie w sieciach trójfazowych o podwyższonym napięciu, typowych dla obiektów przemysłowych.
• Charakterystyka gG (zwłoczna): Wytrzymuje krótkotrwałe przeciążenia, np. podczas rozruchu silników czy transformatorów, co ogranicza ryzyko niepotrzebnych wyłączeń.
• Wielkość NH000: Kompaktowa wkładka pasująca do standardowych podstaw NH000, umożliwiająca szybką i łatwą wymianę bez ingerencji w okablowanie.
• Zwłoczny czas zadziałania: Zapewnia selektywność z bezpiecznikami o wyższym prądzie, ułatwiając lokalizację uszkodzonego obwodu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Charakterystyka gG jest zgodna z powszechnie przyjętymi standardami dla wkładek topikowych ogólnego przeznaczenia. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wkładka NH000 25A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i urządzeń przed przeciążeniem i zwarciem, a jednocześnie potrzebna jest odporność na chwilowe przepięcia rozruchowe.

• Ochrona obwodów silników elektrycznych o średniej mocy – zwłoczna charakterystyka zapobiega wybijaniu bezpiecznika podczas rozruchu.
• Zabezpieczenie kabli zasilających w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Ochrona transformatorów małej i średniej mocy, sterowników PLC oraz innych urządzeń wrażliwych na przeciążenia.
• Stosowanie w sieciach trójfazowych 400/690 V AC w obiektach komercyjnych i produkcyjnych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie personel z uprawnieniami SEP (do 1 kV lub powyżej – w zależności od instalacji). Przed przystąpieniem do pracy bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Wkładkę należy umieścić w odpowiedniej podstawie NH000, zgodnie z kierunkiem wskazanym na obudowie. Moment dokręcania oraz dopuszczalny przekrój przewodów należy dostosować do zaleceń producenta podstawy bezpiecznikowej. Po zamontowaniu sprawdzić poprawność osadzenia i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka nadaje się do ochrony silników elektrycznych? Tak, charakterystyka zwłoczna (gG) pozwala na przepływ krótkotrwałego prądu rozruchowego bez zbędnego wyzwalania, co czyni ją odpowiednią do zabezpieczania silników o średnim obciążeniu.
• Jakie jest maksymalne napięcie pracy tej wkładki? Napięcie znamionowe wynosi 690 V AC, co umożliwia stosowanie w sieciach trójfazowych 400/690 V typowych dla przemysłu.
• Czy mogę ją stosować zamiennie z wkładką o charakterystyce aM? Charakterystyka aM (do ochrony silników) jest ostrzejsza – wkładka gG ma szersze zastosowanie ogólne (ochrona kabli i urządzeń), ale w konkretnych przypadkach należy sprawdzić wymagania projektowe instalacji.
