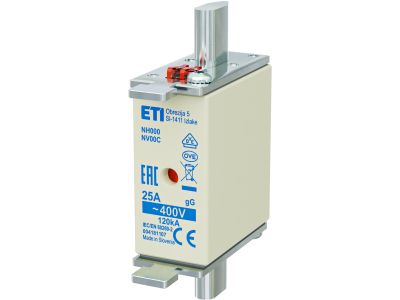

Wkładka bezpiecznikowa (topikowa) NH000 25A gG 400V zwłoczna | 004181107 Eti

Alternatywny kod produktu: NH000 gG 25A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 25A (symbol 004181107) to wkładka topikowa zwłoczna o napięciu znamionowym 400V, przeznaczona do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Charakteryzuje się zwłocznym działaniem, co pozwala na krótkotrwałe przeciążenia bez wyłączania zasilania, chroniąc jednocześnie przewody i urządzenia przed uszkodzeniem. Standardowe mocowanie NH000 zapewnia kompatybilność z podstawami bezpiecznikowymi tej wielkości.

• Prąd znamionowy 25A: Ochrona obwodów o średnim obciążeniu, takich jak silniki, grzejniki czy linie zasilające.
• Napięcie znamionowe 400V: Przeznaczona do instalacji trójfazowych 400V, powszechnych w układach przemysłowych i budynkach użyteczności publicznej.
• Charakterystyka zwłoczna (gG): Toleruje krótkotrwałe przeciążenia, zapobiegając niepotrzebnym wyłączeniom, a jednocześnie skutecznie chroni przed zwarciami.
• Mocowanie NH000: Kompatybilna z podstawami bezpiecznikowymi standardu NH, szeroko stosowanymi w szafach rozdzielczych i tablicach elektrycznych.
• Wysoka niezawodność: Konstrukcja zapewnia długotrwałą ochronę i odporność na warunki pracy w środowiskach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH000 25A spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego. Została zaprojektowana zgodnie z normami IEC 60269 oraz PN-EN 60269, co potwierdza jej zgodność z dyrektywami Unii Europejskiej i oznakowanie CE.

Zastosowanie

Wkładki bezpiecznikowe NH000 25A znajdują szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami w obwodach o napięciu 400V.

• Ochrona silników indukcyjnych w układach trójfazowych – zapobiega uszkodzeniom uzwojeń w przypadku zwarć.
• Zabezpieczenie linii zasilających w budynkach przemysłowych i użyteczności publicznej.
• Ochrona obwodów zasilających grzejniki, pompy ciepła i inne odbiorniki o średnim poborze mocy.
• Stosowanie w szafach rozdzielczych i tablicach elektrycznych w układach TNS (trójfazowy, neutralny, ochronny).

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed wymianą należy upewnić się, że nowa wkładka ma identyczne parametry (25A, 400V, charakterystyka gG). Nie wolno używać wkładek o wyższych prądach znamionowych w celu „zabezpieczenia” obwodu – grozi to uszkodzeniem instalacji. Po montażu sprawdzić stabilność połączenia i brak luzów. W przypadku podejrzenia uszkodzenia obwodu należy przeprowadzić badanie stanu izolacji i zwarć.

FAQ

• Czym różni się charakterystyka zwłoczna (gG) od szybkiej (aM)? Charakterystyka zwłoczna (gG) toleruje krótkotrwałe przeciążenia, np. przy rozruchu silników, podczas gdy charakterystyka szybka (aM) reaguje niemal natychmiastowo na wszelkie przeciążenia. gG jest stosowana do ochrony kabli i przewodów, aM do zabezpieczenia silników.
• Czy wkładka NH000 25A jest kompatybilna z podstawami 1P, 3P lub 4P? Tak – wkładki NH000 są uniwersalne i mogą być montowane w podstawach jednofazowych, trójfazowych oraz czterofazowych (z neutralnym), w zależności od konfiguracji instalacji.
• Jakie jest maksymalne napięcie pracy dla tej wkładki? Maksymalne napięcie znamionowe wynosi 400V AC, co odpowiada standardowym napięciom trójfazowym w instalacjach przemysłowych i budynkach użyteczności publicznej.
