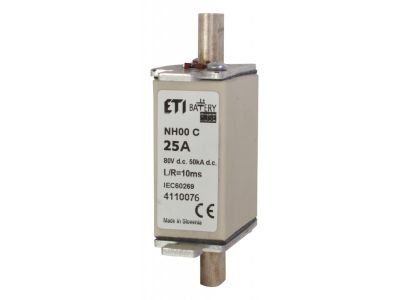

Wkładka bezpiecznikowa (topikowa) NH000 25A gBat 80V DC Magazyny energii | 004110076 Eti

Alternatywny kod produktu: M000 bat 25A/80V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 gBat o prądzie znamionowym 25 A i napięciu znamionowym 80 V DC została zaprojektowana specjalnie do ochrony akumulatorów oraz magazynów energii. Oznaczenie gBat wskazuje na charakterystykę bezpiecznika dedykowaną do obwodów stałoprądowych z akumulatorami, zapewniając selektywne i niezawodne odłączanie w przypadku przeciążeń lub zwarć. Model o symbolu katalogowym 004110076 w rozmiarze NH000 umożliwia kompaktowy montaż w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 25 A: Bezpieczna praca w obwodach magazynów energii o znacznym obciążeniu – chroni instalację przed skutkami przeciążeń i zwarć bez ryzyka nieuzasadnionego wyzwolenia.
• Napięcie znamionowe 80 V DC: Przystosowany do systemów stałoprądowych typowych dla baterii i magazynów energii, gwarantuje skuteczną przerwę łuku DC.
• Charakterystyka gBat: Specjalnie opracowana dla akumulatorów – umożliwia bezpieczne odłączanie przy niskich prądach zwarciowych oraz szybkie reagowanie na przeciążenia typowe dla pracy baterii.
• Wielkość NH000: Kompaktowy format wkładki topikowej, łatwy do zamontowania w istniejących podstawach bezpiecznikowych NH, oszczędza miejsce w rozdzielnicach.
• Przeznaczenie do magazynów energii: Produkt zaprojektowany i przetestowany pod kątem wymagań instalacji fotowoltaicznych i systemów magazynowania energii (ESS) – zapewnia niezawodną ochronę w newralgicznych obwodach DC.

Zgodność z Normami

Wkładka spełnia wymagania obowiązujących europejskich norm dla bezpieczników instalacyjnych oraz posiada certyfikację CE. Producent deklaruje zgodność z odpowiednimi standardami dla wkładek topikowych stosowanych w ochronie obwodów stałoprądowych w systemach magazynowania energii. Montaż należy przeprowadzać zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Wkładka bezpiecznikowa NH000 gBat znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona nadprądowa w obwodach DC zasilających akumulatory i magazyny energii. Idealnie sprawdza się w systemach, w których kluczowe jest bezpieczeństwo i selektywność zabezpieczeń.

• Ochrona pojedynczych akumulatorów lub zestawów baterii w domowych i przemysłowych magazynach energii (ESS).
• Zabezpieczenie obwodów DC między falownikami fotowoltaicznymi a magazynami energii – zapobiega uszkodzeniom w przypadku przeciążeń i zwarć.
• Stosowanie w szafach rozdzielczych systemów zasilania awaryjnego (UPS) z bateriami, gdzie wymagana jest charakterystyka gBat.
• Ochrona linii DC w instalacjach off-grid i hybrydowych – skuteczne odłączanie przy niskich prądach zwarciowych typowych dla akumulatorów.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej oraz jej wymiana mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH000 zamontowanej na szynie TH35 lub bezpośrednio na płycie montażowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym 25 A oraz obowiązującymi normami instalacyjnymi. Moment dokręcania zacisków oraz zalecane parametry eksploatacyjne znajdują się w dokumentacji technicznej producenta. Przed uruchomieniem sprawdzić poprawność montażu i brak uszkodzeń mechanicznych wkładki.

FAQ

• Czy wkładka NH000 gBat nadaje się do ochrony akumulatorów litowo-jonowych? Tak, charakterystyka gBat została opracowana z myślą o akumulatorach, w tym litowo-jonowych – zapewnia odpowiednią selektywność i szybkie wyłączanie przy przeciążeniach typowych dla baterii.
• Jakie napięcie maksymalne można zastosować dla tej wkładki? Napięcie znamionowe wynosi 80 V DC. Nie należy stosować wkładki w obwodach o wyższym napięciu, aby uniknąć ryzyka nieskutecznego gaszenia łuku.
• Czy wkładka jest wyposażona we wskaźnik zadziałania? Wkładka topikowa NH000 gBat nie posiada wbudowanego wskaźnika zadziałania – stan bezpiecznika można sprawdzić miernikiem po odłączeniu napięcia lub przez zastosowanie dodatkowego wskaźnika (opcjonalnie montowanego w podstawie).
