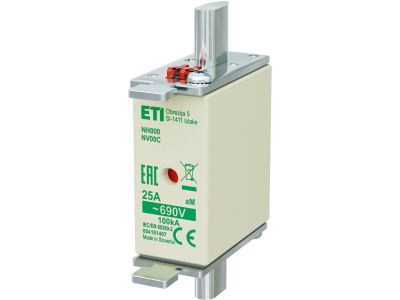

Wkładka bezpiecznikowa (topikowa) NH000 25A aM 690V silnikowa | 004181407 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 o charakterystyce aM i prądzie znamionowym 25A to wysokiej klasy element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt o numerze katalogowym 004181407 został stworzony z myślą o specyficznych wymaganiach obwodów silnikowych. Charakterystyka aM (niepełnozakresowa) oznacza, że wkładka zapewnia skuteczną ochronę przed skutkami zwarć, przy jednoczesnym zachowaniu odporności na wysokie prądy rozruchowe, które są naturalnym zjawiskiem podczas startu silników elektrycznych. Napięcie znamionowe wynoszące 690V AC pozwala na bezpieczną pracę w zaawansowanych sieciach przemysłowych, gdzie standardowe rozwiązania 400V mogą okazać się niewystarczające.

• Wielkość NH000: Kompaktowe wymiary pozwalają na oszczędność miejsca w rozdzielnicach i podstawach bezpiecznikowych.
• Charakterystyka aM: Optymalizacja pod kątem ochrony aparatury łączeniowej i silników przed prądami zwarciowymi.
• Prąd znamionowy 25A: Precyzyjnie dobrana wartość dla średniej mocy napędów przemysłowych.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu nawet przy ekstremalnych wartościach prądu błędu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, w tym normy IEC 60269 oraz PN-EN 60269. Zgodność ta potwierdza, że wkładka przeszła zaawansowane testy laboratoryjne w zakresie charakterystyk czasowo-prądowych, strat mocy oraz wytrzymałości dielektrycznej. Wykorzystanie materiałów ceramicznych o wysokiej odporności termicznej oraz miedzianych styków pokrytych warstwą srebra zapewnia długotrwałą stabilność parametrów elektrycznych i minimalizuje ryzyko utleniania się powierzchni stykowych.

Zastosowanie

Wkładka NH000 25A aM znajduje zastosowanie przede wszystkim w przemyśle oraz infrastrukturze technicznej budynków. Jest dedykowana do ochrony obwodów zasilających silniki elektryczne, gdzie wymagane jest zabezpieczenie zwarciowe, a ochronę przeciążeniową realizują inne aparaty, takie jak przekaźniki termobimetalowe (termiki) lub wyłączniki silnikowe. Dzięki napięciu znamionowemu 690V, wkładka idealnie sprawdza się w układach zasilania maszyn, pomp, wentylatorów oraz przenośników taśmowych pracujących w ciężkich warunkach eksploatacyjnych.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy umieszczać w odpowiednio dobranych podstawach bezpiecznikowych rozmiaru NH000 lub rozłącznikach bezpiecznikowych. Podczas instalacji zaleca się używanie atestowanego uchwytu izolacyjnego (uchwytu do wkładek topikowych), aby zapewnić bezpieczeństwo operatorowi. Przed montażem należy zweryfikować, czy parametry znamionowe wkładki (25A, 690V) są zgodne z projektem instalacji oraz czy zaciski podstawy zapewniają odpowiedni docisk, co zapobiega nadmiernemu nagrzewaniu się styków.

FAQ

• Czy wkładka aM chroni przed przeciążeniem? Nie, wkładki o charakterystyce aM są wkładkami niepełnozakresowymi. Chronią one jedynie przed skutkami zwarć. Ochronę przed przeciążeniem silnika musi zapewniać dodatkowe urządzenie, np. przekaźnik termiczny.
• Czy mogę zastosować tę wkładkę w sieci 400V? Tak, napięcie znamionowe 690V jest napięciem maksymalnym. Wkładka może bezpiecznie pracować w instalacjach o niższym napięciu, np. 230V, 400V czy 500V.
• Co oznacza rozmiar NH000? Jest to standardowy rozmiar gabarytowy wkładki (często nazywany również rozmiarem 00C), który określa wymiary korpusu i noży stykowych, pasujący do standardowych gniazd i rozłączników typu NH00.
