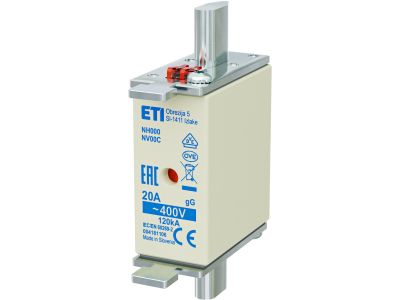

Wkładka bezpiecznikowa (topikowa) NH000 20A gG 400V zwłoczna | 004181106 Eti

Alternatywny kod produktu: NH000 gG 20A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 20A gG 400V (symbol 004181106) to topikowa wkładka zwłoczna przeznaczona do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Zapewnia szybkie i skuteczne odłączenie chronionego obwodu w przypadku awaryjnych stanów pracy. Charakterystyka gG określa jej uniwersalne zastosowanie w instalacjach niskiego napięcia.

• Prąd znamionowy 20A: Zapewnia ochronę obwodów o obciążeniu do 20 amperów, minimalizując ryzyko uszkodzenia przewodów i podłączonych urządzeń.
• Charakterystyka zwłoczna gG: Opóźniona reakcja na krótkotrwałe przeciążenia (np. rozruch silników) przy jednoczesnym szybkim wyłączeniu w przypadku zwarcia – chroni instalację bez niepotrzebnych wyłączeń.
• Napięcie znamionowe 400V: Przeznaczona do instalacji trójfazowych 400V, szeroko stosowana w układach przemysłowych i energetycznych.
• Typ NH000: Kompaktowy rozmiar, łatwe w wymianie i montażu w gniazdach bezpiecznikowych NH, standardowo stosowany w szafach rozdzielczych.
• Topikowa konstrukcja: Trwała i niezawodna, z wymiennymi elementami bezpieczeństwa, co ułatwia utrzymanie ciągłości pracy instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa NH000 20A gG spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, dotyczących bezpieczników topikowych niskiego napięcia. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH000 20A gG znajdują szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających silniki elektryczne o mocy do kilku kW w układach przemysłowych.
• Zabezpieczanie obwodów rozdzielczych w budynkach użyteczności publicznej i przemysłowych.
• Stosowanie w szafach rozdzielczych niskiego napięcia jako element układu selektywnej ochrony.
• Ochrona linii zasilających w instalacjach energetycznych, w tym w układach trójfazowych 400V.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Przed wymianą upewnić się, że nowa wkładka ma identyczne parametry (20A, gG, 400V) oraz sprawdzić stan gniazda bezpiecznikowego. Wymianę wykonać przy użyciu odpowiedniego narzędzia (np. ściągacza do bezpieczników NH), unikać stosowania siły. Po montażu przeprowadzić test funkcjonalny – włączyć zasilanie i sprawdzić działanie obwodu.

FAQ

• Czym różni się charakterystyka gG od innych typów (np. aM)? Charakterystyka gG jest uniwersalna – reaguje zarówno na zwarcia, jak i przeciążenia, natomiast aM jest przeznaczona głównie do ochrony silników i charakteryzuje się wolniejszą reakcją na przeciążenia.
• Czy wkładka NH000 20A gG może być stosowana w instalacjach 230V? Tak, wkładka jest kompatybilna z instalacjami 230V, jednak jej parametry znamionowe (400V) pozwalają na stosowanie także w układach trójfazowych.
• Jak często należy wymieniać wkładki bezpiecznikowe? Wymiana jest konieczna tylko w przypadku zadziałania wkładki (przepalenia) lub w przypadku planowanej modernizacji instalacji. Regularna kontrola stanu wkładek pozwala na utrzymanie ciągłości ochrony.
