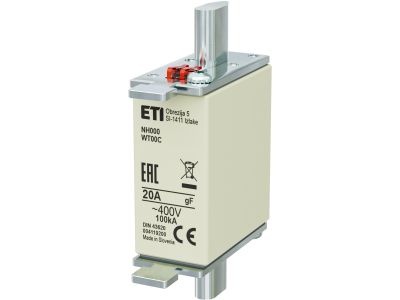

Wkładka bezpiecznikowa (topikowa) NH000 20A gF 400V szybka | 004119200 Eti

Alternatywny kod produktu: NH000 gF 20A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie 20 A i charakterystyce gF (szybka) przeznaczona do pracy przy napięciu 400 V. Symbol katalogowy: 004119200. Zapewnia skuteczną ochronę odbiorników przed skutkami zwarć, a dzięki szybkiemu wyłączaniu ogranicza energię przepływającą w uszkodzonym obwodzie.

• Prąd znamionowy 20 A: Dopasowany do obwodów o umiarkowanym obciążeniu, zapewnia selektywność zabezpieczeń w instalacjach przemysłowych.
• Charakterystyka gF (szybka): Błyskawiczne zadziałanie w przypadku zwarcia, minimalizuje ryzyko uszkodzenia izolacji i urządzeń.
• Napięcie znamionowe 400 V AC: Przystosowany do typowych sieci niskiego napięcia, gwarantuje bezpieczną pracę w układach trójfazowych i jednofazowych.
• Wielkość NH000: Kompaktowa obudowa umożliwiająca montaż w standardowych podstawach bezpiecznikowych NH, oszczędza miejsce w rozdzielnicach.
• Oznaczenie prądu na wkładce: Ułatwia identyfikację podczas konserwacji i wymiany, zwiększa bezpieczeństwo obsługi.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi wymaganiami dotyczącymi bezpieczeństwa urządzeń elektrycznych oraz posiada oznaczenie CE. Spełnia standardy dla wkładek bezpiecznikowych NH stosowanych w instalacjach przemysłowych i rozdzielnicach.

Zastosowanie

Wkładka bezpiecznikowa NH000 20A gF znajduje zastosowanie przede wszystkim w ochronie obwodów przed zwarciami w instalacjach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Ochrona odbiorników przemysłowych, takich jak silniki, transformatory, zespoły grzewcze, przed skutkami zwarć.
• Zabezpieczenie obwodów rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych i komercyjnych.
• Stosowanie w układach wymagających szybkiego wyłączania prądów zwarciowych, gdzie charakterystyka gF jest wymagana.
• Wymiana w istniejących podstawach bezpiecznikowych NH000 w ramach modernizacji lub serwisu instalacji.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej wielkości NH000, upewniając się, że styki są czyste i nieuszkodzone. Nie wolno pomijać wskaźników stanu ani próbować wyjmować wkładki pod napięciem – zawsze używać odpowiednich narzędzi izolowanych. Przekrój przewodów przyłączeniowych do podstawy bezpiecznikowej powinien być dobrany zgodnie z projektem instalacji i obciążalnością prądową.

FAQ

• Czy wkładka 004119200 jest szybka czy zwłoczna? To wkładka o charakterystyce gF (szybka) – przeznaczona głównie do ochrony zwarciowej, nie do przeciążeń długotrwałych.
• Jakie napięcie maksymalne może być stosowane? Napięcie znamionowe wynosi 400 V AC. Nie należy stosować wkładki w obwodach o wyższym napięciu bez potwierdzenia przez producenta.
• Jaki jest stopień ochrony samej wkładki? Wkładka bezpiecznikowa NH jest elementem wewnętrznym podstawy. Stopień ochrony całego zestawu (podstawa + wkładka) zależy od obudowy rozdzielnicy – typowo IP20 dla rozdzielnic wnętrzowych.
