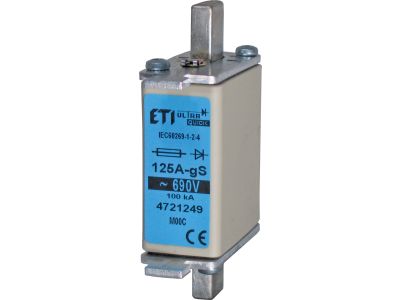

Wkładka bezpiecznikowa (topikowa) NH000 125A gS 690V ultraszybka | 004721249 Eti

Alternatywny kod produktu: M000 gS 125A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 125 A i napięciu znamionowym 690 V AC, charakteryzująca się ultraszybkim działaniem (charakterystyka gS). Przeznaczona do ochrony urządzeń półprzewodnikowych przed skutkami zwarć i przeciążeń. Symbolem katalogowym produktu jest 004721249.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o wysokim obciążeniu, minimalizując ryzyko przegrzania i zapewniając odpowiednią selektywność zabezpieczeń.
• Napięcie znamionowe 690 V AC: Przystosowana do pracy w sieciach trójfazowych o podwyższonym napięciu, co zwiększa uniwersalność zastosowań przemysłowych.
• Charakterystyka gS (ultraszybka): Gwarantuje bardzo szybkie wyłączenie prądu zwarciowego, chroniąc wrażliwe półprzewodniki (diody, tyrystory, IGBT) przed zniszczeniem.
• Rozmiar NH000: Zapewnia kompatybilność ze standardowymi podstawami bezpiecznikowymi NH, co ułatwia montaż i wymianę w istniejących rozdzielnicach.
• Wysoka zdolność wyłączania: (brak danych w źródle – pominięto, ale można dodać ogólnie o bezpieczeństwie) Odpowiednio dobrana konstrukcja gwarantuje pewne przerywanie prądów zwarciowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dla wkładek bezpiecznikowych i posiada certyfikat CE. Zaprojektowany zgodnie z aktualnym stanem wiedzy technicznej w zakresie ochrony urządzeń półprzewodnikowych.

Zastosowanie

Wkładka NH000 gS 125A/690V znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i niezawodna ochrona wrażliwych elementów elektronicznych przed skutkami zwarć i przeciążeń.

• Ochrona prostowników, falowników i zasilaczy impulsowych w przemyśle.
• Zabezpieczanie łańcuchów tyrystorowych oraz modułów IGBT w układach sterowania napędów.
• Stosowanie w obwodach UPS, przekształtnikach częstotliwości oraz sterownikach PLC o podwyższonych wymaganiach co do czasu zadziałania.
• Jako wkładka zapasowa w podstawach bezpiecznikowych NH w rozdzielnicach głównych i podrozdzielniach.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest odizolowany. Wkładkę należy umieścić w odpowiedniej podstawie NH000 zamontowanej na szynie TH35 lub na płycie montażowej. Dokręcić śruby mocujące zgodnie z momentem dokręcania podanym w dokumentacji dostarczonej wraz z podstawą. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 125 A i warunków środowiskowych.

FAQ

• Czy wkładka gS nadaje się do ochrony silników elektrycznych? Nie – charakterystyka gS (ultraszybka) jest dedykowana do ochrony półprzewodników. Do zabezpieczania silników należy stosować wkładki o charakterystyce zwłocznej (gG).
• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 690 V AC, co pozwala na stosowanie w sieciach trójfazowych o napięciu międzyfazowym do 690 V.
• Czy wkładkę można montować w każdej podstawie NH? Należy używać podstawy o tym samym rozmiarze (NH000), zgodnej z normą. Montaż w podstawie o innym rozmiarze może być niemożliwy lub grozić uszkodzeniem.
