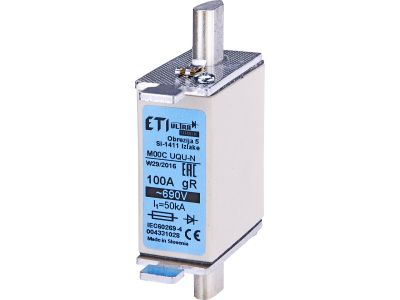

Wkładka bezpiecznikowa (topikowa) NH000 100A gR 690V ultraszybka | 004331028 Eti

Alternatywny kod produktu: M000UQU-N/100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH000 o prądzie znamionowym 100 A i napięciu 690 V AC, o charakterystyce gR (ultraszybka). Przeznaczona do ochrony urządzeń półprzewodnikowych przed skutkami zwarć – błyskawiczne przerywanie prądu minimalizuje ryzyko uszkodzenia cennych elementów elektronicznych. Symbol katalogowy: 004331028.

• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zachowując rezerwę dla prądów rozruchowych.
• Napięcie znamionowe 690 V AC: wysoka wytrzymałość napięciowa pozwala stosować wkładkę w instalacjach przemysłowych o podwyższonym napięciu.
• Charakterystyka gR (ultraszybka): ekstremalnie krótki czas zadziałania chroni wrażliwe półprzewodniki (diody, tyrystory, IGBT) przed skutkami prądów zwarciowych.
• Rozmiar NH000: kompaktowa wkładka pasująca do standardowych podstaw bezpiecznikowych NH000 – łatwa wymiana i dostępność.
• Wysoka zdolność wyłączania zwarć: zapewnia skuteczne przerwanie obwodu nawet przy dużych prądach zwarciowych, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE, co gwarantuje bezpieczeństwo użytkowania zgodne z aktualnymi standardami branży elektrycznej.

Zastosowanie

Dzięki ultraszybkiej charakterystyce gR wkładka NH000 dedykowana jest przede wszystkim do ochrony układów energoelektronicznych. Sprawdza się w następujących scenariuszach:

• Ochrona prostowników, falowników i zasilaczy impulsowych przed zwarciami wewnętrznymi.
• Zabezpieczenie przetwornic częstotliwości oraz modułów IGBT w napędach elektrycznych.
• Ochrona obwodów sterowania PLC i układów automatyki przemysłowej, gdzie wymagana jest szybka reakcja na przepięcia.
• Instalacje fotowoltaiczne – ochrona inwerterów przed zwarciami po stronie DC.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpotencjałowy. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej NH000 (zgodnej z DIN 43620). Dokręcaj zaciski momentem podanym w dokumentacji producenta podstawy. Przekrój przewodów dobierz do prądu znamionowego 100 A oraz warunków zwarciowych w instalacji. Nie przekraczaj wartości znamionowych wkładki.

FAQ

• Co oznacza charakterystyka gR? Charakterystyka gR określa wkładkę bezpiecznikową przeznaczoną do ochrony półprzewodników – działa bardzo szybko (ultraszybko), ograniczając prąd zwarciowy do bezpiecznego poziomu dla wrażliwych elementów.
• Czy można stosować tę wkładkę zamiast standardowej gG? Nie – wkładki gR mają znacznie krótszy czas zadziałania i są przeznaczone do ochrony półprzewodników. Użycie w obwodach silnikowych lub transformatorowych może powodować niepotrzebne wyłączenia wskutek prądów rozruchowych.
• Jakie napięcie maksymalne może być podawane na wkładkę? Napięcie znamionowe wynosi 690 V AC. Nie należy przekraczać tej wartości, ponieważ może dojść do przeskoku łuku wewnątrz wkładki i utraty zdolności wyłączania.
