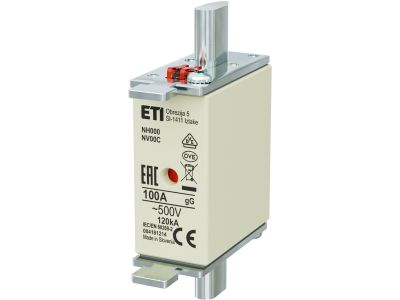

Wkładka bezpiecznikowa (topikowa) NH000 100A gG 500V zwłoczna | 004181214 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 o prądzie znamionowym 100A to kluczowy element zabezpieczający w profesjonalnych instalacjach elektroenergetycznych. Produkt renomowanej marki ETI, o numerze katalogowym 4181214, charakteryzuje się pełnozakresową charakterystyką gG, co oznacza, że jest przeznaczony do ogólnego zastosowania, chroniąc zarówno przed skutkami przeciążeń, jak i zwarć. Napięcie znamionowe wynoszące 500V AC pozwala na bezpieczną pracę w standardowych sieciach przemysłowych. Kompaktowy rozmiar NH000 (często określany jako 000 lub C00) umożliwia znaczną oszczędność miejsca w rozdzielnicach przy zachowaniu pełnej wydajności prądowej. Korpus wykonany z wysokiej jakości ceramiki steatytowej zapewnia doskonałą odporność termiczną i mechaniczną, co jest niezbędne podczas gaszenia łuku elektrycznego w warunkach awaryjnych.

• Prąd znamionowy 100A: Pozwala na zabezpieczanie obwodów o dużym obciążeniu.
• Charakterystyka gG: Uniwersalna ochrona przewodów i urządzeń przed przeciążeniem i zwarciem.
• Rozmiar NH000: Zredukowane wymiary zewnętrzne ułatwiające montaż w gęsto upakowanych polach rozdzielczych.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych.

Zgodność z Normami

Wkładka topikowa ETI NH000 100A została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w sektorze B2B. Produkt spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu na rynku europejskim i gwarantuje, że wyrób nie zagraża zdrowiu ani środowisku przy prawidłowym użytkowaniu.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Dzięki charakterystyce zwłocznej (gG), wkładka 100A idealnie nadaje się do zabezpieczania głównych linii zasilających, rozdzielnic niskiego napięcia oraz obwodów odbiorczych, w których mogą występować chwilowe prądy rozruchowe. Jest powszechnie stosowana w podstawach bezpiecznikowych typu PK lub rozłącznikach bezpiecznikowych listwowych i skrzynkowych. Wykorzystują ją prefabrykatorzy rozdzielnic, działy utrzymania ruchu w zakładach produkcyjnych oraz elektroinstalatorzy przy modernizacji przyłączy energetycznych.

Wskazówki Montażowe

Podczas montażu wkładki NH000 100A należy przestrzegać kluczowych zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Użycie uchwytu izolacyjnego: Wkładkę należy montować i demontować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH), aby zminimalizować ryzyko porażenia lub powstania łuku.
• Kontrola styków: Przed montażem należy upewnić się, że szczęki w podstawie bezpiecznikowej są czyste i zapewniają odpowiedni docisk. Słaby kontakt może prowadzić do przegrzania wkładki i jej przedwczesnego zadziałania.
• Weryfikacja parametrów: Przed instalacją należy potwierdzić, że prąd znamionowy 100A oraz napięcie 500V są zgodne z projektem instalacji.
• Montaż beznapięciowy: Zaleca się wykonywanie wszelkich prac przy wyłączonym napięciu, o ile konfiguracja sieci na to pozwala.

FAQ

1. Czy wkładka NH000 pasuje do podstawy NH00?
Tak, wkładki w rozmiarze NH000 są węższą wersją rozmiaru NH00 i pasują do standardowych podstaw oraz rozłączników przeznaczonych dla rozmiaru 00.

2. Co oznacza charakterystyka gG?
Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia, która chroni przed pełnym zakresem prądów – od niewielkich przeciążeń po duże prądy zwarciowe. Jest to najczęściej stosowany typ zabezpieczenia w instalacjach budynkowych i przemysłowych.

3. Czy można stosować tę wkładkę w obwodach prądu stałego (DC)?
Prezentowany model jest dedykowany do obwodów prądu przemiennego (AC) o napięciu do 500V. W przypadku aplikacji DC należy sprawdzić dopuszczalne napięcie pracy stałoprądowej podane w karcie katalogowej producenta ETI dla serii NH.
