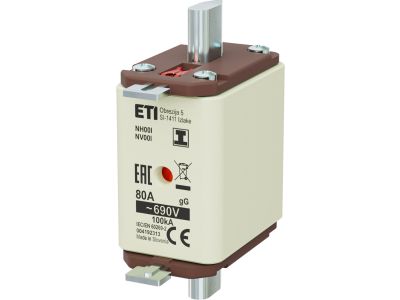

Wkładka bezpiecznikowa (topikowa) NH00/I 80A gG 690V zwłoczna / Zaczepy izolowane | 004192313 Eti

Alternatywny kod produktu: NH00/I gG 80A/690V

Opis i Kluczowe Cechy

Prezentujemy wkładkę bezpiecznikową (topikową) NH00/I o oznaczeniu 004192313, przystosowaną do pracy przy napięciu znamionowym 690 V i prądzie 80 A. Charakterystyka gG (zwłoczna) gwarantuje selektywne zabezpieczanie obwodów przed przeciążeniem i zwarciem, a wyposażenie w zaczepy izolowane ułatwia bezpieczny montaż w podstawach NH. Produkt przeznaczony do instalacji wymagających niezawodnej ochrony w warunkach przemysłowych i budynkowych.

• Prąd znamionowy 80 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, redukując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w sieciach trójfazowych o podwyższonym napięciu, zapewniając odpowiednią izolację i trwałość.
• Charakterystyka gG (zwłoczna): Dopuszcza krótkotrwałe przeciążenia (np. rozruch silników), jednocześnie skutecznie reagując na zwarcia – idealna do zabezpieczania odbiorników o charakterze indukcyjnym.
• Zaczepy izolowane: Zwiększają bezpieczeństwo podczas wymiany wkładki, ograniczając ryzyko przypadkowego dotknięcia części przewodzących.
• Rozmiar NH00/I: Pasuje do standardowych podstaw bezpiecznikowych NH00/I, co ułatwia integrację z istniejącą rozdzielnicą.

Zgodność z Normami

Wkładka bezpiecznikowa NH00/I spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z uznanymi standardami branżowymi, co gwarantuje jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Wkładka topikowa NH00/I 80A gG znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest selektywna ochrona przed przeciążeniem i zwarciem. Najczęściej stosowana jest w:

• Zabezpieczaniu obwodów silnikowych o charakterystyce rozruchowej wymagającej zwłoki (pompy, wentylatory, sprężarki).
• Ochronie linii zasilających transformatory i dławiki, gdzie kluczowe jest uniknięcie zbędnych wyłączeń przy udarach prądowych.
• Zabezpieczaniu rozdzielnic przemysłowych i komercyjnych przed skutkami zwarć oraz przeciążeń.
• Instalacjach w obiektach użyteczności publicznej i budynkach mieszkalnych wymagających wkładek NH w klasie gG.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Wkładkę umieszcza się w odpowiedniej podstawie NH00/I, zwracając uwagę na prawidłowe osadzenie zaczepów izolowanych. Przekrój przewodów oraz dobór zabezpieczeń nadrzędnych powinny być zgodne z dokumentacją techniczną instalacji. Podczas dokręcania połączeń należy stosować momenty obrotowe określone przez producenta podstawy.

FAQ

• Czy wkładka posiada zaczepy izolowane? Tak, model 004192313 wyposażono w zaczepy izolowane, które ułatwiają bezpieczne wyjmowanie i wkładanie wkładki bez ryzyka dotknięcia elementów metalowych pod napięciem.
• Jaka jest charakterystyka czasowo-prądowa wkładki? Jest to charakterystyka gG (zwłoczna), co oznacza, że wkładka wytrzymuje krótkotrwałe przeciążenia (np. podczas rozruchu silnika) i odcina obwód dopiero przy trwałym przeciążeniu lub zwarciu.
• Do jakich obwodów polecana jest ta wkładka? Ze względu na zwłoczną charakterystykę doskonale nadaje się do zabezpieczania silników, transformatorów i innych odbiorników o udarowym poborze prądu. Sprawdzi się również w głównych obwodach rozdzielnic przemysłowych.
