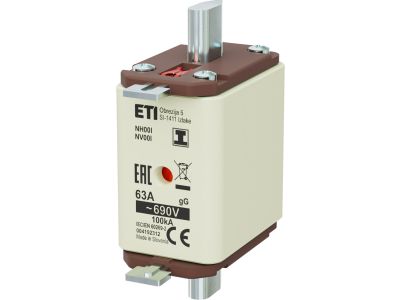

Wkładka bezpiecznikowa (topikowa) NH00/I 63A gG 690V zwłoczna / Zaczepy izolowane | 004192312 Eti

Alternatywny kod produktu: NH00/I gG 63A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00/I o symbolu 004192312 to element zabezpieczający z charakterystyką gG (zwłoczną), przystosowany do prądu znamionowego 63 A i napięcia 690 V. Wyposażona w zaczepy izolowane, co ułatwia montaż i podnosi poziom bezpieczeństwa w rozdzielnicach. Dzięki kompaktowej budowie NH00/I sprawdza się w ograniczonych przestrzeniach.

• Prąd znamionowy 63 A: zapewnia skuteczną ochronę obwodów przed przeciążeniami i zwarciami, dopasowana do typowych obciążeń w instalacjach przemysłowych i budynkowych.
• Napięcie znamionowe 690 V: przeznaczona do pracy w sieciach o podwyższonym napięciu, także w układach trójfazowych z uziemieniem.
• Charakterystyka gG (zwłoczna): opóźnione działanie pozwala na chwilowe przeciążenia (np. rozruch silników) i jednocześnie niezawodne wyłączenie zwarć – ogólnego przeznaczenia (gG).
• Zaczepy izolowane: bezpieczny montaż i wymiana wkładek bez ryzyka przypadkowego kontaktu z częściami pod napięciem; izolacja ułatwia też prowadzenie przewodów.
• Wielkość NH00/I: kompaktowa obudowa umożliwia instalację w standardowych rozłącznikach bezpiecznikowych NH, oszczędzając miejsce w szafach sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczona do stosowania w instalacjach zgodnych ze standardem DIN (rozłączniki NH00).

Zastosowanie

Wkładka NH00/I 63A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa w obwodach o napięciu do 690 V AC. Szczególnie polecana do:

• Ochrony obwodów głównych w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczania linii kablowych i przewodów przed skutkami przeciążeń i zwarć.
• Ochrony silników, transformatorów i innych odbiorników o charakterystyce rozruchowej wymagającej zwłoki.
• Stosowania w rozłącznikach bezpiecznikowych NH00 w szafach sterowniczych, rozdzielnicach i zestawach przełącznic.

Wskazówki Montażowe

Montaż wkładek bezpiecznikowych powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się o braku napięcia na zaciskach. Wkładkę montuje się w podstawie (rozłączniku) NH00/I zgodnie z dokumentacją producenta rozłącznika. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego oraz dopuszczalnych obciążeń. Nie dotykać części przewodzących po załączeniu – ryzyko porażenia.

FAQ

• Jaka jest charakterystyka czasowo-prądowa tej wkładki? Charakterystyka gG (zwłoczna) oznacza, że wkładka wytrzymuje krótkotrwałe przeciążenia (np. rozruch silników), a przy zwarciu działa szybko. Jest to tzw. charakterystyka ogólnego przeznaczenia – stosowana do ochrony kabli, przewodów i urządzeń.
• Czy zaczepy są izolowane? Tak, wkładka wyposażona jest w zaczepy izolowane, co zwiększa bezpieczeństwo podczas montażu i wymiany, ponieważ zmniejsza ryzyko przypadkowego kontaktu z częściami pod napięciem.
• Jakie napięcie znamionowe ma produkt? Napięcie znamionowe wynosi 690 V AC, co pozwala na stosowanie w sieciach trójfazowych (np. 400/690 V) oraz w aplikacjach o podwyższonym napięciu.
