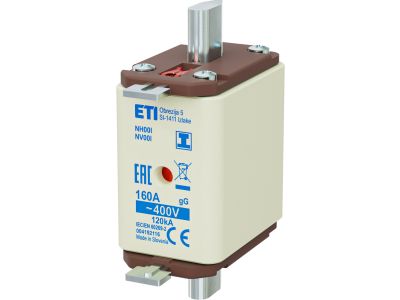

Wkładka bezpiecznikowa (topikowa) NH00/I 160A gG 400V zwłoczna / Zaczepy izolowane | 004192116 Eti

Alternatywny kod produktu: NV 00 ISO gG 160A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00/I 160A (symbol 004192116) to zwłoczna wkładka topikowa do ochrony obwodów niskonapięciowych o prądzie znamionowym 160A i napięciu znamionowym 400V. Wyposażona w zaczepy izolowane, które eliminują ryzyko zwarcia przy wymianie oraz zapewniają bezpieczny montaż i demontaż. Przeznaczona do pracy w rozdzielnicach i szafach przemysłowych, gdzie wymagana jest wysoka zdolność wyłączania i selektywność ochrony.

• Prąd znamionowy 160A: Odpowiedni do ochrony obwodów o średnim i dużym obciążeniu, takich jak silniki, transformatory lub linie zasilające w instalacjach przemysłowych.
• Charakterystyka zwłoczna (gG): Zwiększa odporność na krótkotrwałe przeciążenia, zapobiegając niepotrzebnym wyłączeniom podczas rozruchu urządzeń.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych 400V, powszechnie stosowanych w przemyśle.
• Zaczepy izolowane: Zmniejszają ryzyko zwarcia podczas wymiany wkładki, podnosząc bezpieczeństwo personelu i niezawodność instalacji.
• Wysoka zdolność wyłączania: Zapewnia skuteczną ochronę przed zwarciami, chroniąc podłączone urządzenia i instalację przed uszkodzeniami.

Zgodność z Normami

Wkładka bezpiecznikowa NH00/I spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony obwodów elektrycznych, w tym normy PN-EN 60269. Produkt posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładki bezpiecznikowe NH00/I 160A znajdują zastosowanie w instalacjach przemysłowych i energetycznych, gdzie wymagana jest niezawodna ochrona obwodów o wysokim prądzie znamionowym.

• Ochrona silników i napędów elektrycznych w zakładach produkcyjnych.
• Zabezpieczenie linii zasilających i rozdzielnic w budynkach użyteczności publicznej.
• Stosowanie w szafach sterowniczych i tablicach rozdzielczych w halach produkcyjnych.
• Ochrona obwodów grzewczych i oświetleniowych o dużym poborze mocy.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu zasilania w danym obwodzie. Przed montażem należy upewnić się, że prąd znamionowy wkładki odpowiada obciążeniu chronionego obwodu. Wkładkę należy wcisnąć w gniazdo nośnika bezpiecznikowego NH00/I, aż do usłyszenia charakterystycznego kliknięcia, co świadczy o prawidłowym osadzeniu. Podczas wymiany należy używać odpowiednich narzędzi izolowanych i unikać dotykania metalowych części. Po montażu należy sprawdzić poprawność działania poprzez próbne załączenie obwodu.

FAQ

• Czy wkładka NH00/I 160A nadaje się do ochrony obwodów oświetleniowych? Tak, charakterystyka zwłoczna (gG) sprawia, że wkładka jest odpowiednia do ochrony obwodów oświetleniowych, zwłaszcza przy rozruchu lamp wyładowczych lub LED.
• Jaka jest maksymalna zdolność wyłączania wkładki? Wkładka NH00/I o prądzie znamionowym 160A charakteryzuje się wysoką zdolnością wyłączania, typowo powyżej 100 kA, co zapewnia skuteczną ochronę przed zwarciami.
• Czy zaczepy izolowane są standardowym wyposażeniem? Tak, wkładki NH00/I wyposażone są w zaczepy izolowane, które zwiększają bezpieczeństwo podczas wymiany i redukują ryzyko zwarcia.
