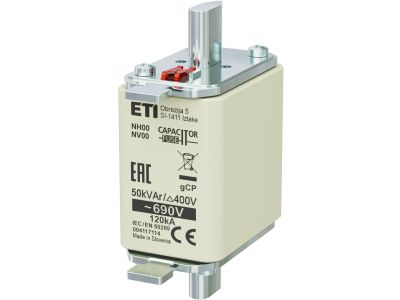

Wkładka bezpiecznikowa (topikowa) NH00 gCP 50kVAr/690V kondensatorowa | 004117114 Eti

Alternatywny kod produktu: NH00 50kVAr 690V gCP

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 gCP 50kVAr/690V kondensatorowa o symbolu 004117114 to element przeznaczony do ochrony baterii kondensatorów w instalacjach przemysłowych. Zaprojektowana do napięcia znamionowego 690 V AC i mocy biernej 50 kVAr, zapewnia skuteczne zabezpieczenie zwarciowe w obwodach kompensacji mocy biernej. Dzięki standardowemu rozmiarowi NH00 może być montowana w typowych podstawach bezpiecznikowych.

• Napięcie znamionowe 690 V AC: umożliwia pracę w instalacjach o podwyższonym napięciu, typowych dla sieci przemysłowych, bez ryzyka przebicia.
• Moc bierna 50 kVAr: dedykowana do ochrony baterii kondensatorów o tej mocy, zapewniając selektywne wyłączanie przy zwarciu.
• Wkładka typu gCP: specjalna charakterystyka czasowo-prądowa dostosowana do obciążeń kondensatorowych, zapobiegająca niepotrzebnym zadziałaniom przy prądach łączeniowych.
• Wielkość NH00: standardowy wymiar wkładki umożliwiający łatwy montaż w podstawach NH00 na szynie TH35 lub w rozłącznikach bezpiecznikowych.
• Konstrukcja kondensatorowa: wkładka zbudowana z materiałów odpornych na wysokie prądy zwarciowe typowe dla obwodów pojemnościowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. Zastosowane materiały i konstrukcja gwarantują niezawodną pracę w warunkach przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa NH00 gCP 50kVAr/690V przeznaczona jest przede wszystkim do ochrony baterii kondensatorów stosowanych w systemach kompensacji mocy biernej. Może być używana w rozdzielnicach głównych oraz w układach automatyki budynkowej i przemysłowej.

• Ochrona baterii kondensatorów w szafach kompensacji mocy biernej w zakładach przemysłowych.
• Zabezpieczenie zwarciowe w obwodach kondensatorowych w instalacjach użyteczności publicznej (centra handlowe, biurowce).
• Stosowanie w rozłącznikach bezpiecznikowych typu NH00 w rozdzielnicach głównych nn.
• Element zapasowy w układach automatycznej regulacji mocy biernej (APFC).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej lub rozłączniku dedykowanym dla rozmiaru NH00 (np. na szynie TH35). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta podstawy. Przed włączeniem obwodu sprawdzić poprawność montażu i brak zwarć.

FAQ

• Czy ta wkładka może być używana do ochrony silników lub transformatorów? Nie, wkładka gCP jest dedykowana do obwodów kondensatorowych. Do ochrony silników zaleca się wkładki o charakterystyce gG lub aM.
• Jaki jest stopień ochrony IP samej wkładki? Stopień ochrony dotyczy całego zestawu bezpiecznikowego (podstawy z wkładką). Sama wkładka nie ma zdefiniowanego IP – zależy od zastosowanej obudowy.
• Czy mogę stosować tę wkładkę w instalacjach 400 V? Tak, napięcie znamionowe 690 V AC pozwala na bezpieczną pracę w instalacjach o niższym napięciu, np. 400 V, pod warunkiem zachowania odpowiedniej mocy biernej i charakterystyki.
