Wkładka bezpiecznikowa (topikowa) NH00 gCP 25kVAr/690V kondensatorowa | 004117111 Eti

Alternatywny kod produktu: NH00 25kVAr 690V gCP

Opis i Kluczowe Cechy

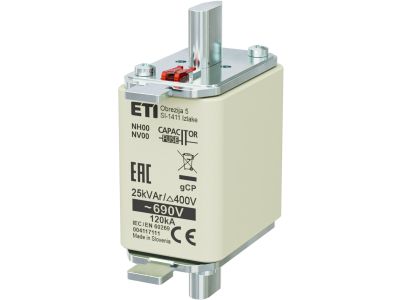

Wkładka bezpiecznikowa (topikowa) NH00 gCP o symbolu katalogowym 004117111 to specjalistyczny element zabezpieczający przeznaczony do pracy w obwodach kondensatorów. Zaprojektowana na napięcie 690 V i moc bierną 25 kVAr, zapewnia skuteczną ochronę baterii kondensatorów przed skutkami zwarć i przeciążeń w instalacjach przemysłowych i energetycznych. Dzięki charakterystyce gCP jest optymalnie dopasowana do specyfiki pracy kondensatorów (wysoki prąd udarowy przy załączaniu), co minimalizuje ryzyko niepotrzebnych wyłączeń.

• Napięcie znamionowe 690 V: przeznaczona do pracy w sieciach o podwyższonym napięciu, co pozwala na stosowanie w instalacjach przemysłowych i kompensacji mocy biernej.
• Moc bierna 25 kVAr: dedykowana do ochrony baterii kondensatorów o tej wielkości, zapewnia precyzyjne dopasowanie i niezawodne odłączanie w stanach awaryjnych.
• Charakterystyka gCP (kondensatorowa): przystosowana do wysokich prądów udarowych występujących podczas załączania kondensatorów, minimalizuje ryzyko wyłączeń fałszywych (koincydencji).
• Wielkość NH00: standardowa wkładka o kompaktowych wymiarach, łatwa w montażu w typowych podstawach bezpiecznikowych NH00.
• Obudowa z materiału trudnopalnego: zgodna z wymogami bezpieczeństwa, ogranicza ryzyko pożaru w przypadku przepływu prądu zwarciowego.

Zgodność z Normami

Wkładka bezpiecznikowa NH00 gCP 25 kVAr/690 V jest zaprojektowana zgodnie z europejskimi wymaganiami dla bezpieczników topikowych oraz posiada oznaczenie CE. Spełnia standardy DIN dla bezpieczników kondensatorowych, co potwierdza jej niezawodność i bezpieczeństwo w warunkach przemysłowych.

Zastosowanie

Bezpiecznik kondensatorowy gCP znajduje zastosowanie przede wszystkim w instalacjach kompensacji mocy biernej – zarówno w rozdzielnicach głównych, jak i w układach indywidualnej kompensacji silników.

• Ochrona baterii kondensatorów przed zwarciami i przeciążeniami w rozdzielnicach niskiego napięcia (do 690 V).
• Zabezpieczanie głównych obwodów kompensacji mocy biernej w obiektach przemysłowych i handlowych.
• Zastosowanie w układach automatycznej regulacji współczynnika mocy (APFC).
• Ochrona indywidualnych kondensatorów przy silnikach i innych odbiornikach generujących moc bierną.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP – przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się o braku jego obecności. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej przystosowanej do wielkości NH00. Przekrój przewodów oraz moment dokręcania zacisków podstawy muszą być zgodne z dokumentacją producenta. Po zamontowaniu sprawdzić pewność osadzenia wkładki oraz poprawność styku.

FAQ

• Do czego służy wkładka gCP? Wkładka o charakterystyce gCP jest przeznaczona do ochrony obwodów kondensatorów – jej zadaniem jest wyłączenie w przypadku zwarć, jednocześnie wytrzymując wysokie prądy udarowe przy normalnym załączaniu kondensatorów.
• Jakie napięcie znamionowe ma ta wkładka? Napięcie znamionowe wynosi 690 V AC, co pozwala na stosowanie w sieciach przemysłowych o podwyższonym napięciu (np. 400 V i wyższych).
• Czy mogę użyć tej wkładki do zwykłego zabezpieczenia silnika? Nie, wkładka gCP jest dedykowana do kondensatorów. Do ochrony silników należy stosować bezpieczniki o charakterystykach aM lub gG.
