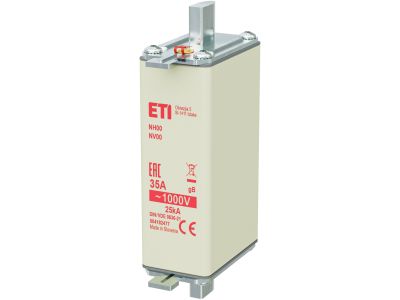

Wkładka bezpiecznikowa (topikowa) NH00/85 35A gB 1000V górnicza | 004182477 Eti

Alternatywny kod produktu: NH00 gB 85/35A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) oznaczona indeksem 004182477, typu NH00/85 o prądzie znamionowym 35 A i napięciu znamionowym 1000 V. Charakterystyka gB zapewnia opóźnione wyłączanie, co jest szczególnie przydatne w obwodach z silnikami i urządzeniami o dużym prądzie rozruchowym. Wkładka dedykowana do zastosowań górniczych – odporna na trudne warunki środowiska kopalnianego. Kompaktowa wielkość NH00 ułatwia montaż w standardowych rozłącznikach bezpiecznikowych.

• Prąd znamionowy 35 A: Pozwala na bezpieczną ochronę obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania i wywołania pożaru.
• Napięcie znamionowe 1000 V: Umożliwia pracę w sieciach wysokiego napięcia stosowanych w górnictwie, zapewniając odpowiednią zdolność wyłączania prądów zwarciowych.
• Charakterystyka gB (opóźniona): Zapewnia selektywność i ochronę przed zwarciami oraz przeciążeniami, szczególnie w obwodach silnikowych o wysokim prądzie rozruchowym.
• Wielkość NH00: Standardowy wymiar wkładki pasujący do większości podstaw i rozłączników NH00, co ułatwia szybką wymianę bez modyfikacji instalacji.
• Przeznaczenie górnicze: Konstrukcja dostosowana do surowych warunków panujących w kopalniach – odporność na wibracje, zapylenie i wysoką temperaturę otoczenia.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymogami obowiązującymi w przemyśle górniczym. Spełnia standardy bezpieczeństwa dla urządzeń ochronnych stosowanych w sieciach nn i SN, posiada certyfikat CE. Produkt zgodny z ogólnymi normami europejskimi dla bezpieczników topikowych (DIN / IEC).

Zastosowanie

Wkładka bezpiecznikowa NH00/85 gB znajduje zastosowanie przede wszystkim w przemyśle wydobywczym, gdzie wymagana jest niezawodna ochrona obwodów zasilających maszyny i urządzenia. Sprawdza się w instalacjach:

• Ochrona obwodów silników elektrycznych w maszynach górniczych (przenośniki, wentylatory, kombajny).
• Zabezpieczenie rozdzielnic głównych i podziemnych w kopalniach węgla kamiennego, rud metali i innych surowców.
• Ochrona linii zasilających urządzenia o dużym prądzie rozruchowym (pompy, sprężarki, przesiewacze).
• Stosowane jako zabezpieczenie przed zwarciem i przeciążeniem w obwodach pomocniczych (oświetlenie, wentylacja, sterowanie).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Podczas wymiany stosować odpowiednie narzędzia izolowane. Sprawdzić, czy podstawka bezpiecznikowa jest przystosowana do wkładek NH00/85 i czy styk jest czysty. Moment dokręcania śrub mocujących zgodnie z dokumentacją producenta podstawki. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 35 A oraz warunków środowiskowych.

FAQ

• Czy wkładka nadaje się do pracy przy napięciu 690 V? Została zaprojektowana na napięcie znamionowe 1000 V, więc może być stosowana w sieciach 690 V, pod warunkiem że pozostałe parametry (prąd, charakterystyka) są zgodne z wymaganiami obwodu. Zawsze należy sprawdzić zdolność wyłączania w danej konfiguracji.
• Jak odróżnić wkładkę NH00 od innych rozmiarów? Wkładka NH00/85 ma długość 85 mm (bez styków) i pasuje do podstaw oznaczonych jako NH00. Inne rozmiary (NH0, NH1 itd.) mają większe wymiary. Symbol na wkładce (35A/1000V, gB) oraz indeks 004182477 jednoznacznie identyfikują produkt.
• Czy charakterystyka gB różni się od standardowej gL/gG? Tak. gB to charakterystyka opóźniona przystosowana do obciążeń silnikowych w górnictwie – wytrzymuje wyższe prądy rozruchowe przez dłuższy czas bez zbędnego wyłączania. Jest to kluczowa cecha dla ochrony napędów w kopalniach.
