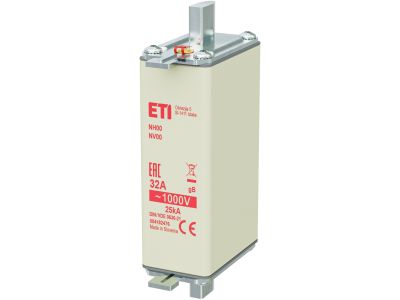

Wkładka bezpiecznikowa (topikowa) NH00/85 32A gB 1000V górnicza | 004182476 Eti

Alternatywny kod produktu: NH00 gB 85/32A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) w rozmiarze NH00/85 o charakterystyce gB (górniczej), zaprojektowana do pracy w środowisku kopalnianym. Prąd znamionowy 32 A zapewnia skuteczną ochronę obwodów o znacznym obciążeniu, a napięcie znamionowe 1000 V pozwala na stosowanie w instalacjach wysokiego napięcia. Symbol katalogowy: 004182476. Szerokość modułu – standard dla wielkości NH00.

• Prąd znamionowy 32 A: gwarantuje bezpieczną pracę w obwodach o obciążeniu do 32 A bez ryzyka przegrzania, przy zachowaniu selektywności ochrony.
• Napięcie znamionowe 1000 V: umożliwia stosowanie w instalacjach przemysłowych i górniczych o napięciu do 1000 V AC, zapewniając odpowiednią izolację i zdolność wyłączania.
• Charakterystyka gB (górnicza): dedykowana do wymagających warunków kopalnianych, zapewnia odporność na wstrząsy i drgania oraz zachowanie parametrów zwarciowych.
• Wielkość NH00/85: kompatybilna z podstawami bezpiecznikowymi NH00 (85 mm długości), łatwa wymiana w istniejących rozdzielnicach górniczych.
• Budowa topikowa: pewny i powtarzalny stop bezpiecznika, brak elementów ruchomych – niezawodność w trudnych warunkach eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dla bezpieczników topikowych oraz posiada certyfikat CE. Jest przeznaczona do stosowania w instalacjach zgodnych z przepisami dla warunków górniczych.

Zastosowanie

Charakterystyka gB oraz parametry 32 A / 1000 V czynią tę wkładkę idealnym rozwiązaniem do ochrony obwodów w przemyśle wydobywczym i innych instalacjach o podwyższonych wymaganiach.

• Ochrona przeciążeniowa i zwarciowa linii zasilających w kopalniach (prądnice, rozdzielnice podszybiowe).
• Zabezpieczenie obwodów silników, pomp, wentylatorów i innych odbiorników w strefach zagrożonych wybuchem (Ex).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach w zakładach przemysłowych o napięciu do 1000 V.
• Wymiana istniejących wkładek w starszych instalacjach górniczych – dzięki zachowaniu wymiaru NH00/85.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę instaluje się w podstawie bezpiecznikowej NH00 (typu wkładkowego), zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych do podstawy należy dobrać do prądu znamionowego 32 A oraz warunków zwarciowych. Po wymianie sprawdzić prawidłowość osadzenia i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka nadaje się do pracy w warunkach wstrząsów? Tak, charakterystyka gB (górnicza) została opracowana z uwzględnieniem wstrząsów i drgań występujących w kopalniach, co potwierdza jej przeznaczenie.
• Jakie napięcie maksymalne może być stosowane? Napięcie znamionowe wynosi 1000 V AC. Nie należy przekraczać tej wartości – grozi to uszkodzeniem izolacji i utratą zdolności wyłączania.
• Jaka jest różnica między charakterystyką gB a standardową gG? Charakterystyka gB jest dedykowana górnictwu – zapewnia wyższą odporność mechaniczną oraz specyficzną krzywą czasowo-prądową dostosowaną do obciążeń typowych w kopalniach. Nie jest zamiennikiem gG bez weryfikacji projektu.
