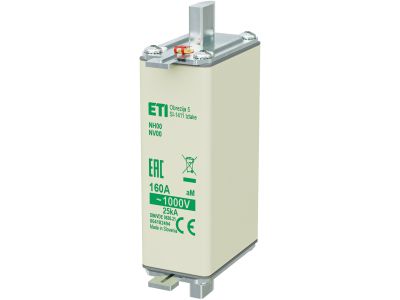

Wkładka bezpiecznikowa (topikowa) NH00/85 160A aM 1000V silnikowa | 004182494 Eti

Alternatywny kod produktu: NH00 aM 160A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00/85 o symbolu 004182494 to element zabezpieczający przeznaczony do ochrony silników elektrycznych. Wyposażona w charakterystykę aM (ochrona silnikowa), zapewnia skuteczne wyłączanie prądów zwarciowych przy jednoczesnym przepuszczaniu wysokich prądów rozruchowych. Oferuje prąd znamionowy 160 A przy napięciu 1000 V, co pozwala na stosowanie w obwodach przemysłowych o znacznym obciążeniu. Rozmiar NH00/85 gwarantuje kompatybilność z typowymi podstawami bezpiecznikowymi NH.

• Prąd znamionowy 160 A: Zabezpiecza silniki o dużej mocy przed skutkami zwarć, bez ryzyka wyłączenia podczas normalnego rozruchu.
• Napięcie znamionowe 1000 V AC: Zapewnia wysoką izolację i bezpieczną pracę w instalacjach o podwyższonym napięciu.
• Charakterystyka aM (silnikowa): Umożliwia przepływ prądów rozruchowych sięgających kilkukrotności prądu znamionowego, nie powodując zbędnych zadziałań.
• Rozmiar NH00/85: Standardowy wymiar wkładki pasujący do popularnych podstaw bezpiecznikowych NH, co ułatwia wymianę i dobór.
• Konstrukcja topikowa: Gwarantuje niezawodne przerywanie obwodu w przypadku zwarcia, minimalizując ryzyko uszkodzenia silnika i instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa jest produkowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Spełnia wymagania standardowe dla aparatury przemysłowej, zapewniając niezawodność i bezpieczeństwo w eksploatacji.

Zastosowanie

Dzięki charakterystyce aM wkładka dedykowana jest przede wszystkim do ochrony obwodów silnikowych, gdzie występują duże prądy rozruchowe. Sprawdza się w instalacjach przemysłowych i komercyjnych.

• Zabezpieczenie silników elektrycznych przed skutkami zwarć w rozdzielnicach głównych i pomocniczych.
• Ochrona obwodów zasilających urządzenia o wysokim prądzie rozruchowym (pompy, sprężarki, wentylatory).
• Stosowanie w liniach technologicznych wymagających selektywności zabezpieczeń i ciągłości zasilania podczas rozruchu.
• Zastosowanie w instalacjach o napięciu do 1000 V AC w przemyśle i energetyce.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH, zgodnej z rozmiarem NH00/85. Przekrój przewodów doprowadzających musi być dobrany do prądu znamionowego 160 A. Momenty dokręcania połączeń śrubowych w podstawie należy stosować zgodnie z dokumentacją producenta. Nie wolno używać wkładek o wyższym prądzie znamionowym niż przewidziano dla danego obwodu.

FAQ

• Jakie jest napięcie znamionowe tej wkładki? Napięcie znamionowe wynosi 1000 V AC, co pozwala na stosowanie w instalacjach przemysłowych o podwyższonym napięciu.
• Do czego służy charakterystyka aM? Charakterystyka aM (silnikowa) umożliwia przepływ wysokich prądów rozruchowych silnika bez niepotrzebnego wyłączania, a jednocześnie zapewnia szybkie zadziałanie przy zwarciu.
• Czy wkładkę można stosować w obwodach oświetleniowych? Nie – przeznaczona jest do ochrony silników i urządzeń o dużym prądzie rozruchowym. Do obwodów oświetleniowych zaleca się wkładki gG (do zastosowań ogólnych).
