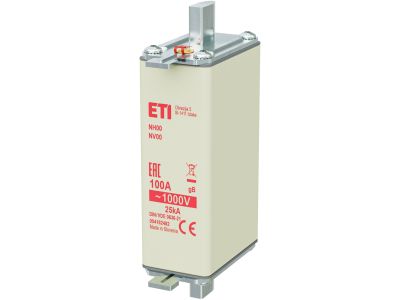

Wkładka bezpiecznikowa (topikowa) NH00/85 100A gB 1000V górnicza | 004182482 Eti

Alternatywny kod produktu: NH00 gB 85/100A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) górnicza w rozmiarze NH00/85, oznaczona symbolem 004182482. Przeznaczona do pracy w obwodach o prądzie znamionowym 100 A i napięciu 1000 V, z charakterystyką gB. Dzięki wysokiej odporności na przeciążenia i prądy zwarciowe zapewnia niezawodną ochronę instalacji w trudnych warunkach górniczych.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i niekontrolowanego zadziałania.
• Napięcie znamionowe 1000 V: Przystosowana do obwodów wysokiego napięcia, powszechnie stosowanych w kopalnianych sieciach elektroenergetycznych.
• Charakterystyka gB (górnicza): Zapewnia odpowiednią selektywność i ograniczenie prądu zwarciowego w aplikacjach górniczych, zgodnie z wymaganiami branżowymi.
• Wielkość NH00/85: Kompatybilna z podstawami bezpiecznikowymi typu NH00, ułatwia szybką wymianę i unifikację w rozdzielnicach.
• Konstrukcja topikowa: Pewne przerywanie obwodu w razie przeciążeń i zwarć, z możliwością wizualnej kontroli stanu wkładki.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi (CE). Ze względu na przeznaczenie górnicze spełnia dodatkowe wymagania w zakresie bezpieczeństwa eksploatacji w atmosferach potencjalnie wybuchowych – szczegółowa zgodność z normami do sprawdzenia w dokumentacji producenta.

Zastosowanie

Dedykowana do ochrony obwodów w przemyśle wydobywczym oraz innych ciężkich instalacjach przemysłowych, gdzie wymagana jest podwyższona niezawodność i odporność na trudne warunki środowiskowe.

• Ochrona linii zasilających w kopalnianych rozdzielnicach nn.
• Zabezpieczenie styczników, rozruszników i silników górniczych przed przeciążeniami i zwarciami.
• Stosowanie w obwodach sterowania i automatyki podziemnej, gdzie niezbędna jest selektywność w systemie bezpiecznikowym.
• Wymiana wkładek w istniejących podstawach bezpiecznikowych NH00 w zakładach górniczych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód nie jest pod napięciem. Należy stosować dedykowaną podstawę bezpiecznikową NH00, a wkładkę wsuwać do oporu w uchwyt. Przekrój przewodów doprowadzających powinien być dobrany do prądu znamionowego zabezpieczenia. Przed pierwszym użyciem sprawdzić integralność obudowy i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka nadaje się do zastosowań standardowych (nie górniczych)? Charakterystyka gB jest zoptymalizowana pod kątem górniczych warunków pracy – w zwykłych instalacjach przemysłowych zaleca się stosowanie wkładek o charakterystyce gL/gG. Przed użyciem w innych środowiskach skonsultuj z producentem.
• Jaki jest stopień ochrony wkładki? Wkładka bezpiecznikowa jako element topikowy nie posiada samodzielnego stopnia IP – zależy on od zastosowanej podstawy i rozdzielnicy. Dla ochrony przed pyłem i wilgocią należy stosować obudowy o odpowiednim IP.
• Czy można sprawdzić stan wkładki bez narzędzi? Wkładki NH00 posiadają zazwyczaj wskaźnik zadziałania (np. trzpień sygnalizacyjny). W razie jego braku o przepaleniu informuje przerwa w obwodzie. Zawsze odłączaj napięcie przed kontrolą.
