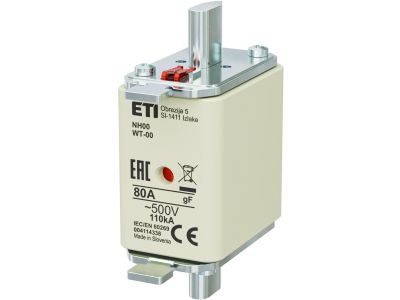

Wkładka bezpiecznikowa (topikowa) NH00 80A gF 500V szybka | 004114338 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 80A gF 500V to zaawansowany element zabezpieczający produkcji renomowanej firmy ETI, zaprojektowany z myślą o profesjonalnych systemach elektroenergetycznych. Rozmiar NH00 (znany również jako WT-00) jest standardem w przemyśle, pozwalającym na montaż w typowych rozłącznikach bezpiecznikowych oraz podstawach bezpiecznikowych. Prąd znamionowy o wartości 80A umożliwia obsługę obwodów o znacznym obciążeniu, zapewniając jednocześnie precyzyjną reakcję na przeciążenia i zwarcia.

Kluczowym wyróżnikiem tego modelu jest charakterystyka gF, co oznacza wkładkę o działaniu szybkim. W przeciwieństwie do standardowych wkładek zwłocznych, model gF reaguje znacznie gwałtowniej na przekroczenie prądów progowych, co jest krytyczne w ochronie linii kablowych oraz urządzeń wrażliwych na długotrwałe skutki przetężeń. Napięcie znamionowe 500V AC pozwala na bezpieczną pracę w standardowych sieciach przemysłowych, gwarantując wysoką zdolność zwarciową i niezawodność w ekstremalnych warunkach eksploatacyjnych.

• Producent: ETI – światowy lider w dziedzinie zabezpieczeń elektrycznych.
• Charakterystyka gF: Szybkie działanie dedykowane do ochrony kabli i przewodów.
• Prąd znamionowy 80A: Optymalny dla średnich i dużych obciążeń przemysłowych.
• Rozmiar NH00: Kompaktowa budowa ułatwiająca montaż w rozdzielnicach o ograniczonej przestrzeni.
• Napięcie 500V: Pełna kompatybilność z systemami trójfazowymi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Wkładka spełnia wymagania normy IEC 60269, która definiuje standardy dla niskonapięciowych bezpieczników topikowych. Posiada certyfikat CE, co dopuszcza ją do obrotu i stosowania na terenie całej Unii Europejskiej, oraz spełnia wymogi dyrektywy RoHS dotyczącej ograniczenia substancji niebezpiecznych w sprzęcie elektrycznym.

Zastosowanie

Wkładka topikowa NH00 80A gF znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania linii zasilających i kabli rozdzielczych przed skutkami zwarć.
• Ochrony aparatury modułowej w rozdzielnicach głównych i obiektowych.
• Zastosowań w układach, gdzie wymagana jest szybka selektywność zabezpieczeń.
• Systemów sterowania i automatyki przemysłowej, gdzie czas reakcji na awarię ma kluczowe znaczenie dla ciągłości procesów.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy przestrzegać następujących zasad:

• Użycie narzędzi: Do osadzania i wyjmowania wkładki z podstawy należy bezwzględnie używać izolowanego uchwytu bezpiecznikowego (manewrowego), aby zminimalizować ryzyko porażenia.
• Kontrola styków: Przed montażem należy sprawdzić czystość i stan techniczny szczęk w podstawie bezpiecznikowej. Zapewnienie odpowiedniego docisku jest kluczowe dla uniknięcia przegrzewania się styków.
• Weryfikacja parametrów: Przed instalacją upewnij się, że prąd znamionowy (80A) oraz charakterystyka (gF) są zgodne z projektem instalacji elektrycznej.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy odłączonym obciążeniu, o ile konstrukcja rozłącznika nie stanowi inaczej.

FAQ

1. Czym różni się charakterystyka gF od gG?
Charakterystyka gF to wkładka szybka, przeznaczona głównie do ochrony kabli i przewodów, reagująca szybciej na przetężenia niż uniwersalna charakterystyka gG (zwłoczna), która jest częściej stosowana w obwodach z silnikami o dużym prądzie rozruchowym.

2. Czy wkładkę NH00 można zamontować w podstawie NH0?
Wkładki rozmiaru NH00 są mniejsze od NH0. Choć niektóre podstawy uniwersalne pozwalają na montaż różnych rozmiarów, zawsze należy stosować osprzęt dedykowany dla danego gabarytu wkładki, aby zapewnić poprawny kontakt elektryczny.

3. Czy wkładka posiada wskaźnik zadziałania?
Tak, większość wkładek ETI serii NH wyposażona jest w wizualny wskaźnik zadziałania (tzw. wybijaK), który pozwala na szybką identyfikację uszkodzonego elementu bez konieczności użycia przyrządów pomiarowych.
