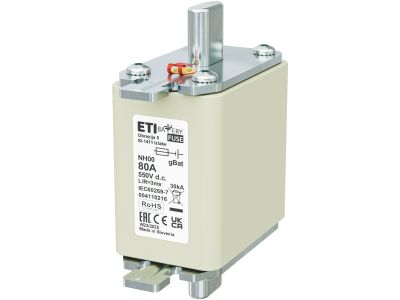

Wkładka bezpiecznikowa (topikowa) NH00 80A gBat 550V DC Magazyny energii | 004110216 Eti

Alternatywny kod produktu: M00 bat 80A/440V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 o prądzie znamionowym 80A i napięciu 550V DC, oznaczona symbolem 004110216. Charakterystyka gBat została zaprojektowana specjalnie do ochrony akumulatorów i magazynów energii – zapewnia selektywne odłączanie w przypadku przeciążeń i zwarć, chroniąc wrażliwe ogniwa i systemy DC. Wykonana w standardowym rozmiarze NH00, pasuje do powszechnie stosowanych podstaw bezpiecznikowych.

• Prąd znamionowy 80A: Umożliwia bezpieczną ochronę obwodów o znacznym obciążeniu, typowych dla magazynów energii i baterii.
• Napięcie 550V DC: Przystosowana do pracy w instalacjach prądu stałego, w tym systemów fotowoltaicznych z magazynowaniem.
• Charakterystyka gBat: Zoptymalizowana do ochrony akumulatorów – gwarantuje szybkie i selektywne działanie przy minimalnym ryzyku uszkodzenia chronionych urządzeń.
• Rozmiar NH00: Kompatybilna z podstawami bezpiecznikowymi NH00, co ułatwia montaż na szynie TH35 w rozdzielnicach.
• Konstrukcja topikowa: Prosta i niezawodna – po zadziałaniu wymiana wkładki przywraca ochronę bez konieczności kosztownej wymiany całego aparatu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla bezpieczników topikowych (seria IEC/EN 60269) oraz posiada certyfikat CE. Charakterystyka gBat odpowiada zaleceniom dla ochrony baterii stacjonarnych i magazynów energii.

Zastosowanie

Wkładka bezpiecznikowa NH00 80A gBat 550V DC przeznaczona jest do ochrony torów prądu stałego w obwodach akumulatorowych i magazynów energii. Sprawdza się w instalacjach wymagających niezawodnej ochrony przeciwzwarciowej i przeciążeniowej przy napięciu stałym.

• Ochrona akumulatorów w magazynach energii (systemy ESS).
• Zabezpieczenie obwodów DC w instalacjach fotowoltaicznych z magazynowaniem energii.
• Stosowanie w przemysłowych systemach zasilania awaryjnego (UPS) z bateriami.
• Ochrona torów ładowania w stacjach ładowania pojazdów elektrycznych (DC).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowany personel elektryczny z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od obwodu. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH00 (np. na szynie TH35). Przekrój przewodów dobierz do prądu znamionowego 80A oraz warunków środowiskowych. Moment dokręcania połączeń stosuj zgodnie z instrukcją podstawy.

FAQ

• Czy tę wkładkę można stosować w obwodach prądu przemiennego? Nie, wkładka przeznaczona jest wyłącznie do prądu stałego (DC) o napięciu do 550V DC. Stosowanie w obwodach AC może prowadzić do niewłaściwego działania i uszkodzenia instalacji.
• Jaka jest charakterystyka gBat i czym różni się od standardowych wkładek? gBat to wyspecjalizowana charakterystyka czasowo-prądowa nastawiona na ochronę akumulatorów. Zapewnia selektywność i szybkie wyłączanie w przypadku zwarć, minimalizując ryzyko uszkodzenia ogniw.
• Jaki jest stopień ochrony wkładki? Sama wkładka nie ma przypisanego stopnia IP – ochrona przed dotykiem i pyłem wynika z konstrukcji podstawy bezpiecznikowej oraz rozdzielnicy. W standardowych warunkach (w rozdzielnicy) aparatura posiada IP20.
