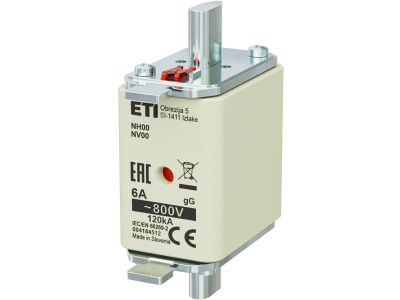

Wkładka bezpiecznikowa (topikowa) NH00 6A gG 800V Fotowoltaika - PV | 004184512 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 6A gG 800V przeznaczona jest do ochrony obwodów fotowoltaicznych o napięciu do 800V DC. Charakteryzuje się działaniem zwłocznym, co oznacza, że zabezpiecza przed trwałymi zwarciami, a jednocześnie toleruje krótkotrwałe przeciążenia typowe dla pracy ogniw PV. Przeznaczona do montażu w podstawach bezpiecznikowych NH00.

• Prąd znamionowy 6A: Idealny do zabezpieczania pojedynczych łańcuchów ogniw fotowoltaicznych o niewielkim poborze mocy.
• Napięcie znamionowe 800V DC: Przystosowana do pracy w instalacjach fotowoltaicznych o wysokim napięciu stałym, typowym dla stringów PV.
• Typ gG (zwłoczny): Chroni przed zwarciami, jednocześnie tolerując chwilowe przeciążenia generowane przez zmienne warunki pogodowe (np. chwilowe spadki napięcia).
• Montaż w podstawie NH00: Standardowe rozwiązanie dla aparatury modułowej w rozdzielnicach solarnych, kompatybilne z większością dostępnych podstaw.
• Zastosowanie w systemach fotowoltaicznych: Precyzyjne zabezpieczenie łańcuchów ogniw PV, zwiększające bezpieczeństwo i niezawodność instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa NH00 6A gG 800V spełnia wymagania norm europejskich dotyczących bezpieczeństwa oraz ochrony przeciwpożarowej w instalacjach fotowoltaicznych. Produkt posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH00 6A gG 800V znajduje zastosowanie w ochronie instalacji fotowoltaicznych, szczególnie w systemach stringowych o napięciu do 800V DC.

• Zabezpieczanie pojedynczych łańcuchów ogniw fotowoltaicznych w rozdzielnicach solarnych.
• Ochrona kabli i elementów instalacji PV przed przeciążeniami i zwarciami.
• Stosowanie w systemach on-grid i off-grid o napięciu łańcucha nieprzekraczającym 800V DC.
• Montaż w podstawie NH00 w szafach sterowniczych i rozdzielnicach dedykowanych fotowoltaice.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionej instalacji. Podstawę bezpiecznikową NH00 należy zamontować zgodnie z dokumentacją producenta, a następnie wsunąć wkładkę do chwili wyraźnego zatrzaśnięcia. Upewnić się, że prąd znamionowy wkładki jest dostosowany do zabezpieczanego łańcucha ogniw PV. Po montażu przeprowadzić próbę działania układu.

FAQ

• Czy wkładka NH00 6A gG 800V nadaje się do instalacji AC? Nie – wkładka jest przeznaczona wyłącznie do obwodów prądu stałego (DC) o napięciu do 800V, typowych dla instalacji fotowoltaicznych.
• Jakie jest napięcie znamionowe wkładki? Wkładka jest przystosowana do pracy przy napięciu znamionowym 800V DC.
• Czy wkładka jest kompatybilna z innymi typami bezpieczników? Tak – wkładka NH00 6A gG 800V jest standardowym elementem oczkowym, kompatybilnym z podstawami bezpiecznikowymi NH00.
