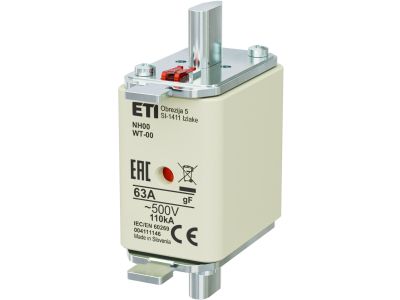

Wkładka bezpiecznikowa (topikowa) NH00 63A gF 500V G szybka / Pokrywy stalowe | 004111146 Eti

Alternatywny kod produktu: NH00/WT-00/gF 63A/500V G

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 o prądzie znamionowym 63 A i napięciu 500 V, charakteryzująca się charakterystyką gF (szybkie działanie). Wyposażona w solidne pokrywy stalowe, zapewnia niezawodną ochronę przeciążeniową i zwarciową w rozdzielnicach oraz szafach sterowniczych. Symbol katalogowy: 004111146.

• Prąd znamionowy 63 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, skutecznie przerywając przepływ prądu w przypadku przeciążenia lub zwarcia bez ryzyka uszkodzenia instalacji.
• Napięcie znamionowe 500 V: Przystosowana do pracy w standardowych sieciach niskiego napięcia przemysłowego i budynkowego, zapewniając odpowiednią izolację i bezpieczeństwo.
• Charakterystyka gF (szybkie działanie): Szybkie wyłączenie w przypadku zwarć, chroniąc wrażliwe odbiorniki przed skutkami przepięciowego prądu zwarciowego.
• Wielkość NH00: Kompaktowa konstrukcja umożliwiająca łatwy montaż w standardowych podstawach bezpiecznikowych NH00, oszczędzając miejsce w rozdzielnicy.
• Pokrywy stalowe: Wytrzymała obudowa zwiększająca odporność mechaniczną i chroniąca wkładkę przed przypadkowym dotykiem podczas eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Bezpieczeństwo użytkowania potwierdzone zgodnością z aktualnymi standardami dla wkładek bezpiecznikowych niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH00 gF 63A/500V znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed zwarciem i przeciążeniem. Idealna do stosowania w rozdzielnicach głównych, podrozdzielniach oraz szafach sterowniczych w przemyśle i budownictwie.

• Ochrona obwodów zasilających w rozdzielnicach przemysłowych i budynkowych
• Zabezpieczenie odbiorników o dużym poborze prądu (silniki, piece, układy grzewcze)
• Stosowanie w szafach sterowniczych jako zabezpieczenie przed zwarciem w obwodach sterowania i zasilania
• W systemach dystrybucji energii w obiektach komercyjnych i użyteczności publicznej

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (eksploatacja i dozór urządzeń elektroenergetycznych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę montuje się w odpowiedniej podstawie bezpiecznikowej NH00, zgodnie z instrukcją producenta. Zaleca się dobór przewodów o przekroju dostosowanym do prądu znamionowego wkładki oraz ich prawidłowe dokręcenie (moment dokręcania według dokumentacji podstawy). Po zamontowaniu wkładki należy sprawdzić poprawność osadzenia i szczelność pokryw stalowych.

FAQ

• Co oznacza oznaczenie gF na wkładce? gF to charakterystyka szybkiego działania (szybkie topienie). Wkładka z tą charakterystyką wyłącza obwód w bardzo krótkim czasie przy prądach zwarciowych, chroniąc wrażliwe urządzenia przed uszkodzeniem.
• Czy ta wkładka nadaje się do ochrony silników elektrycznych? Ze względu na szybkie działanie wkładka gF nie jest zalecana do zabezpieczania silników o dużych prądach rozruchowych (mogą występować niepożądane wyłączenia). Do takich zastosowań lepiej sprawdzają się wkładki o charakterystyce zwłocznej (gG lub aM). Wkładka gF przeznaczona jest głównie do ochrony obwodów bez dużych prądów rozruchowych, np. oświetlenia, układów sterowania, odbiorników rezystancyjnych.
• Czy w zestawie znajdują się również pokrywy stalowe? Tak, produkt zawiera wkładkę bezpiecznikową wraz z pokrywami stalowymi, które stanowią integralną część wyrobu. Pokrywy zapewniają dodatkową ochronę mechaniczną oraz bezpieczeństwo dotyku podczas normalnej eksploatacji.
