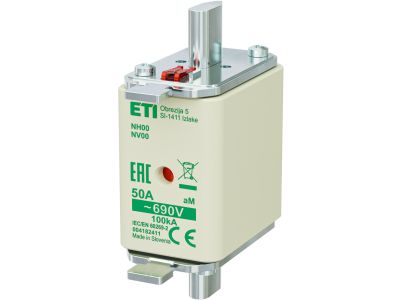

Wkładka bezpiecznikowa (topikowa) NH00 50A aM 690V silnikowa | 004182411 Eti

Alternatywny kod produktu: NH00 aM 50A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 o prądzie znamionowym 50 A i napięciu 690 V, z charakterystyką aM (silnikową), symbol 004182411. Przeznaczona do zabezpieczania obwodów silnikowych przed skutkami zwarć, zapewnia selektywną ochronę dzięki opóźnionemu wyzwalaniu, które toleruje prądy rozruchowe silników. Kompaktowy rozmiar NH00 ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.

• Prąd znamionowy 50 A: zapewnia odpowiednią ochronę obwodów silnikowych przed przeciążeniem i zwarciem, bez ryzyka zbędnych wyłączeń podczas normalnej pracy.
• Napięcie znamionowe 690 V: umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, typowych dla instalacji silnikowych.
• Charakterystyka aM (silnikowa): opóźnione zadziałanie pozwala na przepływ wysokiego prądu rozruchowego silnika, jednocześnie skutecznie odcinając prąd zwarciowy.
• Rozmiar NH00: kompaktowa wkładka pasująca do standardowych podstaw NH00, oszczędza miejsce w rozdzielnicy i upraszcza wymianę.
• Wkładka topikowa silnikowa: dedykowana do ochrony silników elektrycznych, w tym napędów, pomp, wentylatorów i sprężarek.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania norm europejskich (EN) dotyczących bezpieczników topikowych do zastosowań przemysłowych. Posiada certyfikat CE. Charakterystyka aM jest zgodna z powszechnie stosowanymi standardami dla zabezpieczeń silnikowych.

Zastosowanie

Wkładka NH00 aM 50A/690V znajduje zastosowanie w przemysłowych rozdzielnicach i szafach sterowniczych, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed zwarciami. Sprawdza się w układach:

• Ochrona silników indukcyjnych w obwodach rozruchu bezpośredniego oraz gwiazda‑trójkąt.
• Zabezpieczanie linii zasilających napędy pomp, wentylatorów, sprężarek i przenośników.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach sieci 400 V oraz 690 V.
• Jako element zabezpieczający w obwodach z przekaźnikami termicznymi, tworząc kompletne zabezpieczenie przeciążeniowo‑zwarciowe.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie od obwodu i upewnij się, że jest ono wyłączone przez cały czas trwania operacji. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej zgodnej z rozmiarem NH00. Przekrój przewodów łączących dobierz do prądu znamionowego obwodu zgodnie z obowiązującymi normami. Dokręć połączenia z zalecanym momentem obrotowym podanym w dokumentacji podstawy bezpiecznikowej.

FAQ

• Czy ta wkładka bezpiecznikowa nadaje się do ochrony silników wysokoprądowych o dużym rozruchu? Tak, charakterystyka aM jest specjalnie zaprojektowana, aby tolerować krótkotrwałe prądy rozruchowe silników (nawet kilkukrotność prądu znamionowego) bez zbędnego wyzwalania, jednocześnie skutecznie przerywając prądy zwarciowe.
• Jakie jest maksymalne napięcie pracy wkładki? Napięcie znamionowe wynosi 690 V AC, co pozwala na stosowanie jej zarówno w instalacjach 400 V, jak i w sieciach o podwyższonym napięciu 690 V typowych dla przemysłu.
• Czy do montażu potrzebna jest specjalna podstawa bezpiecznikowa? Tak, wkładka jest przeznaczona do standardowych podstaw bezpiecznikowych rozmiaru NH00. Należy użyć podstawy kompatybilnej z tym rozmiarem, która zapewni prawidłowe osadzenie i styk.
