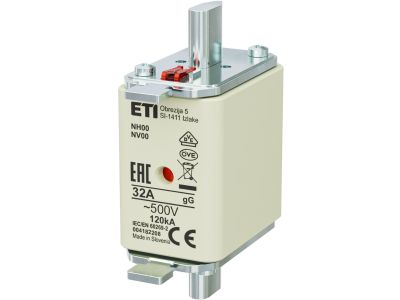

Wkładka bezpiecznikowa (topikowa) NH00 32A gG 500V zwłoczna | 004182208 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 32A gG 500V marki ETI to profesjonalny element zabezpieczający, zaprojektowany do ochrony instalacji elektroenergetycznych przed skutkami przeciążeń oraz zwarć. Prąd znamionowy o wartości 32A w połączeniu z charakterystyką gG (ogólnego przeznaczenia, pełnozakresowa) sprawia, że produkt ten jest niezwykle wszechstronny. Wykonanie w rozmiarze NH00 (standard przemysłowy) pozwala na łatwy montaż w standardowych podstawach bezpiecznikowych oraz rozłącznikach bezpiecznikowych. Korpus wykonany z wysokiej jakości ceramiki steatytowej zapewnia doskonałą odporność termiczną, a miedziane styki pokryte warstwą srebra gwarantują niskie straty mocy oraz minimalną rezystancję przejścia, co przekłada się na mniejsze nagrzewanie się aparatury podczas pracy ciągłej.

• Prąd znamionowy: 32A – idealny do zabezpieczania obwodów rozdzielczych i odbiorczych.
• Napięcie znamionowe: 500V AC – przystosowane do pracy w standardowych sieciach przemysłowych.
• Charakterystyka gG: Zapewnia pełnozakresową ochronę, reagując zarówno na niewielkie przeciążenia, jak i gwałtowne zwarcia.
• Wysoka zdolność wyłączania: Skuteczne przerywanie prądów zwarciowych chroni infrastrukturę przed zniszczeniem.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, co definiuje ujednolicone parametry elektryczne i wymiarowe dla systemów bezpiecznikowych niskiego napięcia. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i spełnienia dyrektyw bezpieczeństwa.

Zastosowanie

Wkładka topikowa NH00 32A gG znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Zabezpieczaniu linii zasilających w rozdzielnicach głównych i obiektowych.
• Ochronie silników elektrycznych (przy odpowiednim doborze prądu znamionowego względem prądu rozruchowego).
• Instalacjach przemysłowych, gdzie wymagana jest wysoka selektywność zabezpieczeń.
• Budownictwie komercyjnym do ochrony obwodów administracyjnych i technicznych.

Wskazówki Montażowe

Podczas instalacji wkładki NH00 należy przestrzegać następujących zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Narzędzia: Montaż i demontaż powinien być wykonywany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH), aby zminimalizować ryzyko porażenia.
• Stan styków: Przed montażem należy upewnić się, że szczęki w podstawie bezpiecznikowej są czyste i zapewniają odpowiedni docisk mechaniczny.
• Weryfikacja parametrów: Przed włożeniem wkładki należy potwierdzić zgodność prądu znamionowego (32A) oraz charakterystyki (gG) z dokumentacją projektową rozdzielnicy.
• Bezpieczeństwo: Czynności montażowe powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, najlepiej przy odłączonym napięciu.

FAQ

1. Czy wkładka o charakterystyce gG może być stosowana do ochrony silników?
Tak, charakterystyka gG jest charakterystyką ogólną. W przypadku silników należy jednak pamiętać o uwzględnieniu prądu rozruchowego, aby uniknąć niepożądanego zadziałania bezpiecznika podczas startu maszyny.

2. Co oznacza rozmiar NH00?
NH00 to znormalizowany rozmiar fizyczny wkładki topikowej. Określa on rozstaw i wymiary noży stykowych, co pozwala na dopasowanie wkładki do odpowiednich podstaw bezpiecznikowych o tym samym oznaczeniu.

3. Czy wkładka posiada wskaźnik zadziałania?
Tak, wkładki ETI serii NH są standardowo wyposażone w wizualny wskaźnik zadziałania (tzw. sygnalizator górny), który pozwala na szybką identyfikację przepalonego elementu bez konieczności użycia przyrządów pomiarowych.
