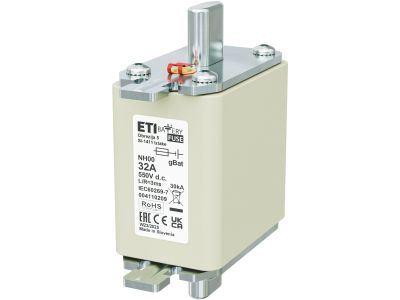

Wkładka bezpiecznikowa (topikowa) NH00 32A gBat 550V DC Magazyny energii | 004110209 Eti

Alternatywny kod produktu: M00 bat 32A/440V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 o prądzie znamionowym 32 A i napięciu 550 V DC, oznaczona symbolem 004110209. Charakterystyka gBat została opracowana specjalnie do ochrony akumulatorów oraz magazynów energii w obwodach prądu stałego. Dzięki precyzyjnej budowie zapewnia skuteczne wyłączenie w przypadku przeciążenia i zwarcia, minimalizując ryzyko uszkodzenia kosztownych zasobników energii.

• Prąd znamionowy 32 A: Umożliwia zabezpieczenie obwodów DC o znacznym obciążeniu, typowych dla systemów magazynowania energii, bez ryzyka przedwczesnego przepalenia.
• Napięcie DC 550 V: Wysoki poziom izolacji i zdolność gaszenia łuku stałego – niezbędne w instalacjach fotowoltaicznych i stacjach ładowania.
• Charakterystyka gBat: Specjalnie zaprojektowana dla ochrony akumulatorów – zapewnia selektywne wyłączanie przy niewielkich przeciążeniach charakterystycznych dla procesów ładowania/rozładowania.
• Wielkość NH00: Kompaktowa konstrukcja pozwala na zastosowanie w standardowych podstawach bezpiecznikowych NH00, oszczędzając miejsce w rozdzielnicy.
• Konstrukcja topikowa: Pewne odłączanie obwodu bez ryzyka powstawania łuku w przypadku awarii – zwiększa bezpieczeństwo personelu i urządzeń.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z europejskimi wymaganiami dla bezpieczników topikowych oraz posiada certyfikację CE. Spełnia standardy branżowe dla pracy w obwodach prądu stałego, co gwarantuje jej niezawodność w systemach magazynowania energii.

Zastosowanie

Wkładka idealnie nadaje się do zabezpieczania obwodów DC wszędzie tam, gdzie kluczowa jest ochrona akumulatorów oraz stabilna praca w warunkach zmiennego obciążenia.

• Ochrona baterii i magazynów energii w domowych i przemysłowych systemach fotowoltaicznych.
• Zabezpieczenie obwodów stałoprądowych w stacjach ładowania pojazdów elektrycznych.
• Stosowanie w rozdzielnicach DC sterujących systemami zasilania awaryjnego (UPS) i serwerowniami.
• Selektywna ochrona w instalacjach z wieloma źródłami energii (hybrydowe układy PV + magazyn).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Wkładkę osadza się w odpowiedniej podstawie bezpiecznikowej NH00 na szynie TH35 (w przypadku podstaw modułowych) lub w uchwycie bezpiecznikowym. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami oraz obciążalnością prądową. Po zamontowaniu sprawdzić pewność osadzenia i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka może być stosowana w obwodach AC? Nie, przeznaczona jest wyłącznie do prądu stałego (DC) o napięciu do 550 V. Użycie w instalacji AC może prowadzić do nieprawidłowego gaszenia łuku i uszkodzenia urządzeń.
• Czy charakterystyka gBat różni się od standardowej gG/gL? Tak, gBat jest zoptymalizowana do ochrony akumulatorów – ma niższy próg przeciążeniowy w zakresie małych przeciążeń, co lepiej dopasowuje się do charakterystyki ładowania baterii.
• Czy podstawę bezpiecznikową należy dobierać oddzielnie? Tak, wkładka NH00 wymaga kompatybilnej podstawy (np. typu NH00) z odpowiednim zaciskiem i zakresem prądowym. Należy stosować wyłącznie podstawy przystosowane do napięcia DC 550 V.
