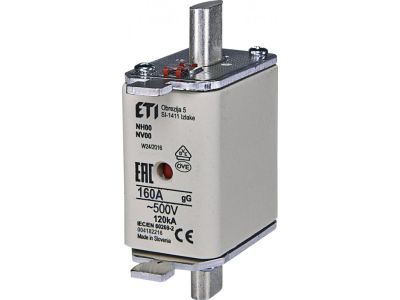

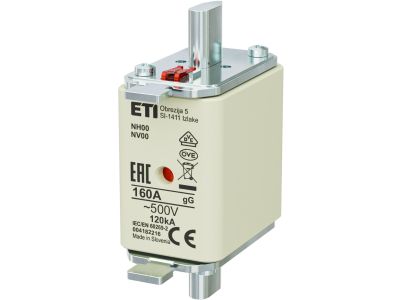

Wkładka bezpiecznikowa (topikowa) NH00 160A gG 500V zwłoczna | 004182216 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 160A gG 500V marki ETI to zaawansowany element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Prąd znamionowy o wartości 160 A pozwala na skuteczną ochronę obwodów o dużym obciążeniu, natomiast charakterystyka gG (ogólnego przeznaczenia) zapewnia pełnozakresową ochronę zarówno przed skutkami przeciążeń, jak i zwarć. Wykonanie w rozmiarze NH00 gwarantuje kompaktowe wymiary przy zachowaniu wysokiej zdolności wyłączania. Korpus wykonany z wysokiej jakości ceramiki steatytowej charakteryzuje się doskonałą odpornością termiczną i mechaniczną, co jest kluczowe podczas przerywania prądów zwarciowych. Srebrzone styki miedziane minimalizują rezystancję przejścia, co przekłada się na mniejsze straty mocy i ograniczenie nagrzewania się rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i powtarzalność parametrów technicznych. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują standardy dla niskonapięciowych bezpieczników topikowych do zastosowań przemysłowych. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania sprzętu elektrycznego. Dzięki precyzyjnemu procesowi produkcji w zakładach ETI, każda jednostka charakteryzuje się stabilną krzywą czasowo-prądową.

Zastosowanie

Wkładka topikowa NH00 160A gG znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony kabli i przewodów przed skutkami przeciążeń termicznych.
• Zastosowania w złączach kablowych oraz szafach sterowniczych.
• Współpracy z rozłącznikami bezpiecznikowymi listwowymi i skrzynkowymi w rozmiarze 00.

Wskazówki Montażowe

Podczas instalacji wkładki NH00 należy przestrzegać następujących zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Montaż powinien być przeprowadzany wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (manewrowego) do bezpieczników NH, aby zminimalizować ryzyko porażenia.
• Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe lub rozłącznik są czyste i wolne od śladów utlenienia na stykach.
• Należy zweryfikować, czy parametry znamionowe wkładki (160A, 500V) są zgodne z projektem instalacji i wymaganiami zabezpieczanego odbiornika.
• Wkładkę należy osadzić pewnie w szczękach stykowych, aby zapewnić optymalny docisk i uniknąć nadmiernego wzrostu temperatury na styku.

FAQ

1. Co oznacza charakterystyka gG w tej wkładce?
Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia o pełnozakresowej zdolności wyłączania, przeznaczoną do ochrony kabli, przewodów oraz urządzeń przed skutkami zwarć i przeciążeń.

2. Czy wkładkę NH00 można stosować w gniazdach NH0?
Wkładki rozmiaru NH00 są krótsze od rozmiaru NH0. Choć niektóre podstawy są uniwersalne, zaleca się stosowanie osprzętu dedykowanego pod konkretny rozmiar (00) w celu zapewnienia poprawnego styku elektrycznego.

3. Czy produkt posiada wskaźnik zadziałania?
Tak, wkładki ETI serii NH są standardowo wyposażone w wizualny wskaźnik zadziałania umieszczony na górnej pokrywie lub czołowej części korpusu, co pozwala na szybką identyfikację uszkodzonego obwodu.
