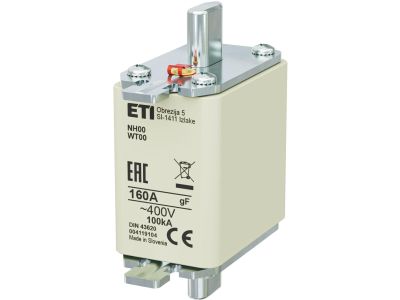

Wkładka bezpiecznikowa (topikowa) NH00 160A gF 400V szybka | 004119104 Eti

Alternatywny kod produktu: NH00 gF 160A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 o prądzie znamionowym 160A, charakterystyce gF (szybkiej) i napięciu 400V AC zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w obwodach o dużym obciążeniu. Dzięki szybkiemu czasowi działania minimalizuje ryzyko uszkodzenia chronionych urządzeń i przewodów. Symbol katalogowy: 004119104.

• Prąd znamionowy 160A: Odpowiedni do zabezpieczania obwodów o znacznym poborze mocy, np. linii zasilających rozdzielnice główne.
• Charakterystyka gF (szybka): Gwarantuje szybkie odłączenie w przypadku zwarcia, co ogranicza energię przepuszczaną i chroni delikatne odbiorniki.
• Napięcie znamionowe 400V AC: Przeznaczona do pracy w sieciach trójfazowych o napięciu fazowym 230V i międzyfazowym 400V.
• Wielkość NH00: Kompaktowa obudowa ułatwia montaż w podstawach bezpiecznikowych zgodnych z normą DIN, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Wkładka bezpiecznikowa jest zgodna z europejskimi normami dotyczącymi bezpieczników topikowych oraz posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i szybkiej charakterystyce, wkładka znajduje zastosowanie w obwodach wymagających szybkiego wyłączenia zwarć, szczególnie w:

• Głównych rozdzielnicach elektrycznych w budynkach przemysłowych i komercyjnych.
• Ochronie linii kablowych przed skutkami zwarć i przeciążeń.
• Zabezpieczaniu tablic rozdzielczych w maszynach i urządzeniach produkcyjnych.
• Instalacjach tymczasowych na budowach, gdzie wymagana jest wysoka niezawodność ochrony.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. typu NH00) zgodnej z danymi producenta. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 160A oraz wymaganiami normy. Moment dokręcania zacisków musi być zgodny z dokumentacją techniczną podstawy. Po zamontowaniu sprawdzić pewność osadzenia wkładki oraz brak uszkodzeń mechanicznych.

FAQ

• Co oznacza charakterystyka gF? gF oznacza bezpiecznik szybki – przeznaczony do ochrony przewodów i urządzeń przed zwarciami i przeciążeniami, cechujący się krótkim czasem wyzwolenia przy wysokich prądach.
• Jakie jest napięcie robocze tej wkładki? Napięcie znamionowe wynosi 400V AC, co pozwala na stosowanie w sieciach trójfazowych 230/400V.
• Czy można ją stosować w obwodach prądu stałego (DC)? Dane producenta nie podają parametrów dla DC – wkładka jest przeznaczona wyłącznie do obwodów prądu przemiennego (AC) 400V.
